Sebagai pemasok pengukur aliran ultrasonik penjepit yang tepercaya, saya memahami pentingnya menyesuaikan parameter perangkat ini secara akurat untuk memastikan kinerja optimal. Dalam postingan blog ini, saya akan berbagi beberapa wawasan tentang cara menyesuaikan parameter pengukur aliran ultrasonik penjepit secara efektif.
Memahami Dasar-dasar Pengukur Aliran Ultrasonik Clamp-on
Pengukur aliran ultrasonik penjepit adalah perangkat non-intrusif yang mengukur laju aliran cairan dalam pipa tanpa memerlukan kontak langsung dengan cairan. Mereka bekerja dengan mengirimkan sinyal ultrasonik melalui dinding pipa dan mengukur waktu yang diperlukan sinyal untuk bergerak ke hulu dan hilir. Perbedaan waktu tempuh digunakan untuk menghitung laju aliran zat cair.
Parameter Utama untuk Disesuaikan
1. Parameter Pipa
- Bahan Pipa: Bahan pipa yang berbeda memiliki sifat akustik yang berbeda, yang dapat mempengaruhi transmisi sinyal ultrasonik. Anda perlu memasukkan material pipa secara akurat (seperti baja, PVC, atau tembaga) ke dalam flow meter. Informasi ini membantu meteran untuk mengkompensasi redaman sinyal dan perubahan waktu tempuh yang disebabkan oleh material pipa.
- Diameter Pipa: Diameter pipa merupakan parameter penting. Pengaturan diameter pipa yang salah dapat menyebabkan kesalahan yang signifikan dalam pengukuran aliran. Ukur diameter pipa secara tepat menggunakan alat yang sesuai, dan masukkan nilainya ke dalam pengaturan pengukur aliran.
- Ketebalan Dinding Pipa: Ketebalan dinding pipa juga mempengaruhi sinyal ultrasonik. Dinding yang lebih tebal dapat menyebabkan lebih banyak redaman sinyal. Ukur ketebalan dinding secara akurat dan masukkan ke dalam flow meter untuk memastikan pengukuran yang akurat.
2. Parameter Cairan
- Jenis Cairan: Fluida yang berbeda memiliki karakteristik akustik yang berbeda. Misalnya air dan minyak mempunyai kecepatan bunyi yang berbeda. Anda harus memilih jenis cairan yang benar dalam pengaturan pengukur aliran. Jika fluida merupakan campuran atau memiliki sifat tertentu, Anda mungkin perlu mengacu pada data akustik fluida untuk melakukan penyesuaian yang tepat.
- Suhu Cairan: Suhu fluida mempengaruhi massa jenis dan kecepatan bunyi. Kebanyakan pengukur aliran ultrasonik penjepit memungkinkan Anda memasukkan suhu cairan. Dengan demikian, meteran dapat mengkompensasi perubahan kecepatan suara yang disebabkan oleh suhu dan memberikan pengukuran aliran yang lebih akurat.
3. Parameter Pemasangan Sensor

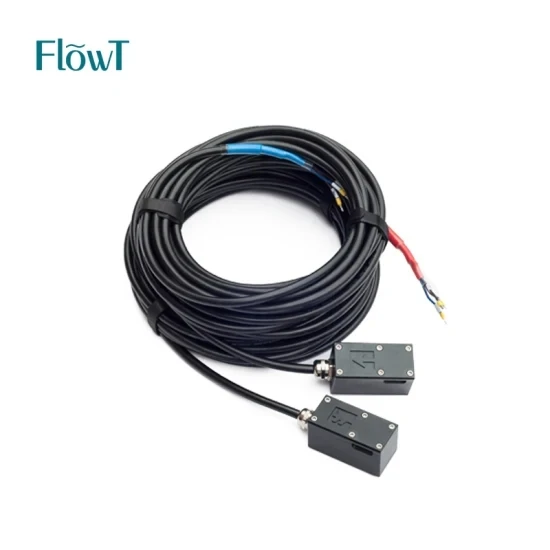

- Jarak Sensor: Jarak antara dua sensor ultrasonik sangat penting. Jarak sensor yang benar ditentukan oleh diameter pipa dan metode pemasangan. Ikuti pedoman pabrikan untuk memastikan sensor dipasang pada jarak yang benar. Jarak sensor yang salah dapat menyebabkan pengukuran tidak akurat atau bahkan hilangnya sinyal.
- Sudut Pemasangan Sensor: Sensor harus dipasang pada sudut yang benar pada pipa. Biasanya sensor dipasang dalam konfigurasi tertentu (seperti metode V atau metode Z) tergantung pada diameter pipa dan kondisi fluida. Pastikan sensor disejajarkan dengan benar untuk memastikan transmisi dan penerimaan sinyal optimal.
Langkah-Langkah Penyesuaian
Langkah 1: Pengaturan Awal
- Nyalakan pengukur aliran ultrasonik penjepit dan biarkan inisialisasi.
- Masukkan parameter pipa (bahan, diameter, ketebalan dinding) dan parameter fluida (jenis, suhu) ke dalam menu meteran. Anda biasanya dapat mengakses menu melalui keypad meteran atau antarmuka perangkat lunak yang terhubung.
Langkah 2: Pemasangan Sensor
- Bersihkan permukaan pipa tempat sensor akan dipasang untuk memastikan kopling akustik yang baik.
- Oleskan bahan penghubung yang sesuai (seperti gel ultrasonik) ke permukaan sensor.
- Pasang sensor pada pipa sesuai dengan jarak dan sudut yang disarankan. Gunakan braket pemasangan atau klem yang disertakan dengan pengukur aliran untuk mengamankan sensor pada tempatnya.
Langkah 3: Optimasi Sinyal
- Setelah memasang sensor, periksa kekuatan dan kualitas sinyal pada tampilan flow meter. Jika sinyalnya lemah atau tidak stabil, Anda mungkin perlu menyesuaikan posisi sensor, sudut, atau bahan penghubung.
- Beberapa pengukur aliran memiliki fungsi pengoptimalan sinyal yang secara otomatis dapat menyesuaikan pengaturan sensor untuk meningkatkan kualitas sinyal. Ikuti instruksi dalam panduan pengguna untuk menggunakan fungsi ini.
Langkah 4: Kalibrasi
- Setelah sinyal stabil, lakukan kalibrasi flow meter. Kalibrasi melibatkan membandingkan pembacaan meter dengan laju aliran yang diketahui. Anda dapat menggunakan pengukur aliran yang dikalibrasi atau rig kalibrasi aliran untuk melakukan kalibrasi.
- Kebanyakan pengukur aliran memungkinkan Anda memasukkan faktor kalibrasi ke dalam pengaturan pengukur untuk memperbaiki kesalahan pengukuran.
Pemecahan Masalah dan Penyempurnaan
- Jika pengukur aliran tidak memberikan pembacaan yang akurat, periksa hal berikut:
- Pemasangan Sensor: Pastikan sensor dipasang dan disejajarkan dengan benar. Periksa apakah ada sambungan yang longgar atau kerusakan pada sensor.
- Kondisi Pipa: Periksa apakah ada penghalang, bengkokan, atau perubahan diameter pipa di dekat lokasi pemasangan sensor. Faktor-faktor ini dapat mempengaruhi profil aliran dan keakuratan pengukuran.
- Gangguan Sinyal: Carilah sumber interferensi elektromagnetik di dekat pengukur aliran. Jauhkan meteran atau sensor dari sumber gangguan, seperti motor atau kabel listrik.
Penawaran Produk Kami

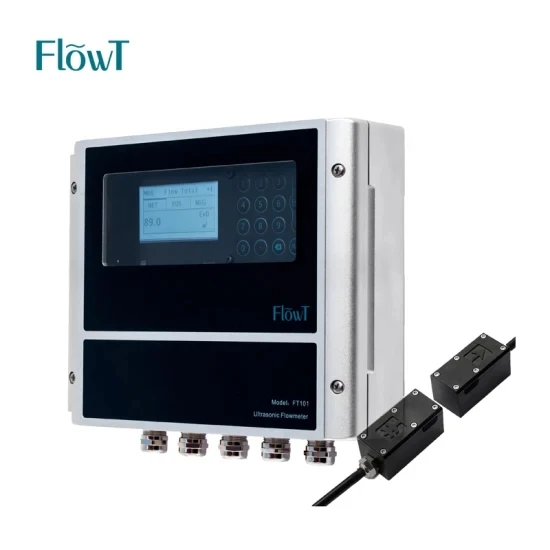

Kami menawarkan berbagai macam pengukur aliran ultrasonik penjepit untuk memenuhi berbagai kebutuhan aplikasi. Misalnya, milik kitaFLOWT OEM DN25-DN1200mm Harga Pengukur Aliran Air Ultrasonik Terpasang di Dinding Cina, Pengukur Aliran Ultrasonikcocok untuk mengukur aliran air di berbagai aplikasi industri dan komersial. Ini memiliki akurasi tinggi, instalasi mudah, dan kinerja yang andal.
Produk lainnya adalah milik kamiPengukur Aliran Ultrasonik Air DN25~DN5000, yang dirancang untuk pipa berdiameter besar dan aplikasi aliran tinggi. Ini memberikan pengukuran aliran yang akurat dan stabil bahkan di lingkungan yang keras.
Kami juga punyaPengukur Aliran Non Intrusifopsi yang menawarkan instalasi non-invasif dan perawatan yang mudah. Pengukur aliran ini ideal untuk aplikasi di mana kontak langsung dengan fluida tidak memungkinkan atau tidak diinginkan.
