Penjepit-pada pengukur aliran ultrasonik dapat secara efektif menangani-aplikasi tekanan tinggi karena dipasang secara eksternal pada dinding pipa tanpa menembus sistem perpipaan. Karena transduser tidak pernah bersentuhan dengan fluida yang mengalir, tekanan pipa tidak memberikan batasan langsung pada perangkat pengukuran itu sendiri-hanya integritas struktural pipa yang penting.
Memahami Penjepit-Pada Kemampuan Pengukur Aliran Ultrasonik
Itupengukur aliran ultrasonikdesain penjepit-on menciptakan keuntungan mendasar dalam-lingkungan bertekanan tinggi. Meter inline tradisional harus menahan tekanan fluida internal melalui komponen yang dibasahi, namunpenjepit pada pengukur aliran ultrasoniks beroperasi seluruhnya dari luar pipa.
Mengapa Pemasangan Eksternal Menghilangkan Batas Tekanan
Saat Anda memasang penjepit ultrasonik pada pengukur aliran, transduser dipasang ke permukaan pipa luar menggunakan perlengkapan pemasangan atau sistem pengikat. Sensor ini mengirimkan dan menerima sinyal ultrasonik yang melewati dinding pipa, berjalan melalui fluida yang mengalir, dan kembali melalui dinding seberangnya. Pipa itu sendiri berisi tekanan-bukan pengukur aliran.
Dalam aplikasi minyak dan gas,penjepit-pada pengukur aliran ultrasoniks secara teratur mengukur aliran dalam jaringan pipa yang beroperasi pada beberapa ribu PSI. Seri Flexim FLUXUS, misalnya, beroperasi dengan "tidak ada batasan tekanan maksimum" untuk pipa baja, seperti yang didokumentasikan dalam aplikasi lapangan. Prinsip pengukuran tetap tidak berubah apakah pipa berisi fluida pada 50 PSI atau 5.000 PSI.
Cara Kerja Teknologi Ultrasonic Flowmeter Clamp On

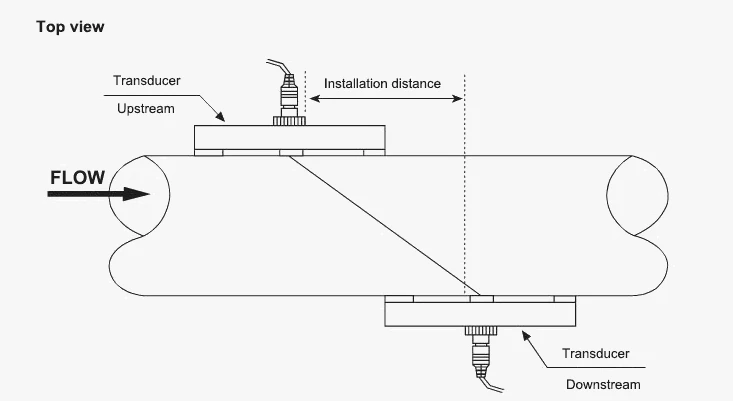

Pendekatan penjepit pengukur aliran ultrasonik-menggunakan pengukuran waktu transit. Dua transduser yang dipasang pada sisi berlawanan dari pipa mengirimkan pulsa ultrasonik melalui media yang mengalir. Satu pulsa bergerak mengikuti arah aliran, yang lainnya berlawanan. Perbedaan waktu antara sinyal-sinyal ini menunjukkan kecepatan aliran.
Prinsip pengukuran ini bergantung pada transmisi sinyal akustik melalui dinding pipa dan fluida-bukan pada tekanan internal yang terkandung di dalamnya. Baik mengukur air pada 100 PSI atau minyak mentah pada 2.000 PSI, perhitungan waktu transitnya tetap sama.
Jepit Pengukur Aliran Ultrasonik untuk Air dan-Cairan Bertekanan Tinggi
Jenis fluida yang berbeda menghadirkan tantangan yang berbeda-beda untuk pengukuran ultrasonik, namun tekanan itu sendiri jarang menimbulkan masalah pada penjepit yang dipasang dengan benar pada pengukur aliran ultrasonik jenis.
Aplikasi Sistem Air
Penjepit pada pengukur aliran air ultrasonik menangani distribusi air kota, sistem pendingin, dan air proses industri di seluruh spektrum tekanan penuh. Saluran air kota biasanya beroperasi pada 40-100 PSI, sedangkan sistem air umpan boiler dapat melebihi 3.000 PSI. Penjepit pengukur aliran ultrasonik portabel yang sama pada unit mengukur kedua aplikasi secara akurat.
Perbedaan utamanya terletak pada ketebalan dinding pipa. Pipa air-bertekanan tinggi menggunakan dinding yang lebih tebal, sehingga memerlukan transduser dengan daya penetrasi yang lebih besar. Penjepit modern pada pengukur aliran ultrasonik untuk instalasi air memberikan kompensasi secara otomatis ketika Anda memasukkan ketebalan dinding yang benar selama pengaturan.
Layanan Kimia dan Hidrokarbon
Pendekatan penjepit pada pengukur aliran cairan terbukti sangat berguna untuk cairan korosif atau beracun di bawah tekanan. Fasilitas pemrosesan kimia menggunakan pengukur ini pada umpan reaktor, jalur transfer pelarut, dan aliran produksi polimer yang tekanannya mencapai 1.500 PSI atau lebih tinggi.
Karena cairan tidak pernah bersentuhan dengan transduser, kompatibilitas material menjadi tidak relevan. Satu penjepit portabel pada pengukur aliran dapat mengukur asam sulfat, natrium hidroksida, dan air murni di fasilitas yang sama-terlepas dari tingkat tekanan di setiap saluran.
Penjepit Pengukur Aliran Ultrasonik Portabel untuk Pengujian Tekanan
Kategori pengukur aliran penjepit portabel menawarkan keunggulan unik dalam-lingkungan bertekanan tinggi yang memerlukan pengukuran sementara.
Permohonan Verifikasi Lapangan
Insinyur menggunakan penjepit pengukur aliran ultrasonik portabel pada instrumen untuk memverifikasi keakuratan pengukur inline tanpa mematikan sistem bertekanan. Hal ini terbukti penting dalam permohonan pengalihan hak asuh di mana timbul perselisihan pengukuran. Teknisi dapat memasang penjepit pada pengukur aliran tipe ultrasonik dalam hitungan menit, mengumpulkan data verifikasi, dan melepaskannya-semuanya saat pipa beroperasi pada tekanan penuh.
Kilang dan pabrik kimia memelihara unit portabel untuk memecahkan masalah aliran dalam{0}}aliran proses bertekanan tinggi. Ketika operator mencurigai adanya masalah pompa atau kerusakan katup, penjepit portabel pada sensor aliran ultrasonik menyediakan data aliran segera tanpa gangguan proses.
Manfaat Keamanan dalam Sistem Bertekanan
Memasang pengukur inline tradisional pada-saluran bertekanan tinggi memerlukan penurunan tekanan sistem, sehingga menimbulkan risiko keselamatan dan kerugian produksi. Pengukur aliran penjepit menghilangkan bahaya ini sepenuhnya. Tidak ada pemotongan, pengelasan, atau penetrasi batas tekanan yang terjadi selama pemasangan atau pelepasan.
Keuntungan keselamatan ini menjadi penting dalam layanan material berbahaya. Penjepit pada sensor aliran ultrasonik pada-saluran klorin bertekanan tinggi atau pipa amonia tidak menimbulkan risiko pelepasan dibandingkan dengan memasang komponen pengukur aliran yang dibasahi.
Faktor Teknis yang Mempengaruhi Kinerja Penjepit-Pada Pengukur Aliran Ultrasonik
Meskipun tekanan tidak membatasi penjepit ultrasonik pada pengukur aliran secara langsung, beberapa faktor terkait memengaruhi akurasi pengukuran dalam-aplikasi tekanan tinggi.
Bahan Pipa dan Tebal Dinding
Jenis penjepit pengukur aliran dapat digunakan dengan berbagai material pipa, namun-sistem bertekanan tinggi biasanya menggunakan-pipa baja berdinding berat. Ketebalan dinding memengaruhi redaman sinyal ultrasonik-dinding yang lebih tebal memerlukan transduser yang lebih kuat atau konfigurasi pemasangan alternatif.
Transduser standar menangani ketebalan dinding hingga 25mm untuk pipa baja. Selain itu, transduser-penetrasi tinggi khusus atau pemasangan refleks (di mana kedua transduser dipasang pada sisi yang sama) menjadi diperlukan. Penjepit pengukur aliran ultrasonik-pada pemancar memperhitungkan ketebalan dinding selama penghitungan penyiapan.
Kombinasi Suhu dan Tekanan
Sistem-tekanan tinggi sering kali melibatkan suhu tinggi. Sementara penjepit pada pengukur aliran ultrasonik tipe menangani tekanan secara independen, kombinasi kondisi ekstrem memerlukan pertimbangan. Transduser standar beroperasi dari -40 derajat hingga +150 derajat, dengan model suhu tinggi khusus yang diperluas hingga 550 derajat.
Temperatur pipa lebih mempengaruhi perhitungan ketebalan dinding dan kecepatan propagasi sinyal dibandingkan tekanan. Parameter instalasi mengkompensasi variabel-variabel ini. Saat memasang penjepit pada meteran ultrasonik, operator memasukkan material pipa, ketebalan dinding, dan sifat fluida. Tekanan dimasukkan ke dalam persamaan hanya jika berkaitan dengan densitas fluida untuk perhitungan aliran massa.
Jepit Kualitas Sinyal Sensor Aliran Ultrasonik
Penjepit modern pada teknologi sensor aliran ultrasonik menggabungkan pemrosesan sinyal digital canggih untuk menjaga akurasi dalam kondisi menantang. Sistem-tekanan tinggi dengan pompa atau katup kontrol menimbulkan getaran dan turbulensi yang dapat memengaruhi stabilitas pengukuran.
Penjepit flowmeter ultrasonik pada desain menyaring gangguan ini melalui algoritma canggih. Namun, praktik terbaik pemasangan tetap menyarankan untuk menghindari lokasi yang berdekatan dengan pompa atau-katup yang menutup cepat di mana lonjakan tekanan sering terjadi.
Penjepit Pengukur Aliran Ultrasonik Tekanan Tinggi-Dunia-Tekanan Nyata-Pada Aplikasi
Fasilitas industri di berbagai sektor menunjukkan kemampuan tekanan teknologi ultrasonik penjepit pada pengukur aliran.
Industri Minyak dan Gas Bumi
Produksi Hulu: Aliran kepala sumur yang tekanannya seringkali melebihi 3.000 PSI menggunakan penjepit-pengukur untuk memantau produksi tanpa menimbulkan potensi titik kebocoran dalam-sistem pengumpulan tekanan tinggi.
Saluran Pipa Tengah:-Jalur transmisi minyak mentah dan gas alam jarak jauh yang beroperasi pada 800-1.400 PSI mempekerjakanpenjepit ultrasonik pada flow meters untuk deteksi kebocoran dan verifikasi aliran tanpa penetrasi pipa.
Pemurnian Hilir: Aliran proses-tekanan tinggi dalam cracker katalitik, hydrotreater, dan kolom fraksinasi menggunakan teknologi ini untuk pengukuran sementara selama studi pengoptimalan. Penjepit pengukur aliran ultrasonik portabel tahan suhu hingga 200 derajat dalam aplikasi ini.
Pengolahan Kimia
Aliran umpan reaktor, proses polimerisasi, dan operasi ekstraksi bertekanan tinggi mendapat manfaat dari pengukuran non-invasif. Penjepit pada pengukur aliran cairan pada saluran umpan reaktor polietilen berukuran 1.800 PSI menyediakan data kontrol proses yang penting tanpa mengorbankan batas tekanan.
Pembangkit Listrik
Sistem air umpan boiler di pembangkit listrik beroperasi pada 3,000+ PSI. Penjepit pada pengukur aliran air ultrasonik memantau aliran ini untuk optimalisasi efisiensi dan verifikasi kinerja pompa tanpa memerlukan pemasangan pengukur inline yang mahal.
Memilih Pengukur Aliran Ultrasonik Tipe Penjepit Kanan
Memilih penjepit pengukur aliran ultrasonik yang tepat-untuk layanan-tekanan tinggi memerlukan perhatian pada beberapa spesifikasi di luar peringkat tekanan.
Kriteria Pemilihan Transduser
Cocokkan transduser dengan material pipa, diameter, dan ketebalan dinding Anda. Pipa bertekanan tinggi-biasanya memiliki dinding yang lebih tebal, sehingga memerlukan:
Transduser-penetrasi tinggiuntuk ketebalan dinding 12-25mm
Transduser sinar-lebaruntuk pipa bertekanan tinggi-berdiameter besar
Transduser-suhu tinggijika sistem juga berjalan panas
Transduser standar berfungsi untuk sebagian besar aplikasi, namun kombinasi ekstrem dari kelas tekanan, ukuran pipa, dan suhu mungkin memerlukan sensor khusus.
Persyaratan Sistem Pemasangan
Kapal bertekanan-tinggi sering kali memiliki isolasi, pelapis, atau akses terbatas. Penjepit portabel pada pengukur aliran harus mencakup perangkat keras pemasangan yang cocok untuk:
Pelepasan dan penggantian isolasi tebal
Ruang kerja terbatas di sekitar-pipa bertekanan tinggi
Lampiran aman yang tahan terhadap getaran sistem
Pemasangan dan pelepasan cepat untuk pengukuran sementara
Sistem-yang dipasang di rel menyediakan pemasangan paling stabil untuk pemantauan permanen, sedangkan sistem-yang dipasang di rantai menawarkan fleksibilitas untuk aplikasi portabel.
Kemampuan Pemrosesan Sinyal
DSP (Pemrosesan Sinyal Digital) tingkat lanjut membantu menjaga akurasi ketika getaran pipa atau turbulensi aliran menimbulkan tantangan pengukuran. Carilah penjepit flow meter pada model tipe dengan:
Pemrosesan sinyal adaptif untuk berbagai kondisi aliran
Penyaringan kebisingan untuk sistem yang dipompa
Kontrol penguatan otomatis untuk kekuatan sinyal optimal
Pengukuran multi-jalur untuk meningkatkan akurasi
Praktik Terbaik Pemasangan untuk Penjepit-Pada Aplikasi Pengukur Ultrasonik
Pemasangan yang tepat lebih menentukan keakuratan pengukuran daripada tingkat tekanan. Ikuti panduan ini untuk hasil yang andal dengan penjepit ultrasonik apa pun pada pengukur aliran.
Persiapan Pipa
Bersihkan permukaan pipa secara menyeluruh di lokasi pemasangan transduser. Cat, karat, atau kerak mengganggu sambungan akustik terlepas dari tekanan internal. Pipa bertekanan tinggi-sering kali memiliki lapisan pelindung yang harus dilepas di area kecil agar sensor dapat bersentuhan.
Oleskan senyawa kopling akustik secukupnya di antara permukaan transduser dan permukaan pipa. Ini menghilangkan celah udara yang menghalangi transmisi ultrasonik. Jenis kompon harus sesuai dengan suhu pengoperasian-kompon standar bekerja hingga 150 derajat , sedangkan kompon khusus menangani suhu yang lebih tinggi.
Penempatan Transduser
Persyaratan pipa lurus berlaku sama untuk-sistem bertekanan tinggi. Penjepit pada flow meter tipe ultrasonik membutuhkan 10 diameter pipa lurus di bagian hulu dan 5 diameter pipa di bagian hilir agar pembacaannya akurat. Siku, katup, dan tee menimbulkan gangguan profil aliran yang memengaruhi keakuratan pengukuran, berapa pun tekanannya.

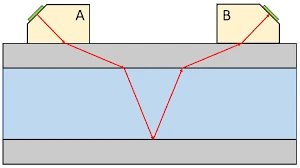

Untuk-aplikasi tekanan tinggi di ruang terbatas di mana persyaratan pipa lurus tidak dapat dipenuhi, pertimbangkan desain penjepit-pengukur aliran ultrasonik multi-jalur yang mengkompensasi distorsi profil aliran.
Parameter Sistem
Masukkan parameter pipa yang akurat selama commissioning:
Diameter luar: Ukur dengan kaliper untuk presisi
Ketebalan dinding: Gunakan pengukur ketebalan ultrasonik jika memungkinkan
Bahan pipa: Pilih tingkat material yang tepat untuk kecepatan suara yang tepat
Jenis cairan: Menentukan perhitungan kepadatan dan kecepatan suara yang benar
Parameter ini lebih penting daripada tekanan operasi untuk akurasi pengukuran. Penjepit pengukur aliran ultrasonik portabel pada unit dengan ketebalan dinding yang salah akan menghasilkan kesalahan pada tingkat tekanan apa pun.
Pemeliharaan dan-Kinerja Jangka Panjang
Penjepit pengukur aliran ultrasonik-menawarkan keunggulan tersendiri dalam-masa pakai tekanan tinggi dan persyaratan pemeliharaan.
Tugas Perawatan Rutin
Pemeliharaan berkala melibatkan pemeriksaan sederhana yang dilakukan saat sistem berjalan pada tekanan penuh:
Periksa pemasangan transduser untuk kontak yang aman
Pastikan kompon kopling belum kering atau terdegradasi
Periksa sambungan kabel dan kualitas sinyal
Validasi input parameter pipa tetap akurat
Tugas-tugas ini memakan waktu beberapa menit dan tidak memerlukan pematian sistem, tidak ada entri ruang terbatas, dan tidak ada pengujian tekanan setelahnya. Penjepit pada sensor aliran ultrasonik pada saluran-tekanan tinggi yang kritis dapat diservis selama pengoperasian normal.
Umur Panjang dalam Layanan Tekanan
Tidak adanya bagian yang bergerak dan komponen yang basah berarti perangkat pengukuran tidak mengalami keausan-yang disebabkan oleh tekanan. Meskipun pipa itu sendiri mungkin mengalami kelelahan atau korosi selama beberapa dekade penggunaan tekanan, pengukur aliran penjepit tetap tidak terpengaruh selama integritas pipa tetap memadai untuk transmisi ultrasonik.
Bandingkan dengan pengukur inline dalam layanan{0}}tekanan tinggi yang mana degradasi segel, keausan bantalan, dan pemeliharaan batas tekanan menimbulkan biaya berkelanjutan dan masalah keselamatan. Jenis penjepit pengukur aliran menghilangkan masalah ini sepenuhnya.
Pertanyaan yang Sering Diajukan
Bisakah penjepit pengukur aliran ultrasonik mengukur pada tekanan rendah juga?
Ya, penjepit ultrasonik modern pada pengukur aliran bekerja pada rentang tekanan penuh dari vakum hingga peringkat pipa maksimum. Beberapa model canggih mengukur tekanan atmosfer bahkan pada pipa baja. Prinsip pengukuran beradaptasi secara otomatis terhadap perubahan densitas fluida yang terkait dengan tekanan berbeda, sehingga satu meter cocok untuk aplikasi-tekanan tinggi.
Apakah ketebalan dinding pipa memengaruhi-pengukuran tekanan tinggi dengan penjepit-pada meter?
Ketebalan dinding mempengaruhi jarak transmisi sinyal tetapi tidak mempengaruhi kemampuan tekanan. Dinding yang lebih tebal pada-pipa bertekanan tinggi memerlukan transduser yang lebih kuat dan mungkin memerlukan jarak transduser yang lebih dekat. Penjepit portabel pada pengukur aliran mengkompensasi ketebalan dinding selama pemasangan, memastikan pembacaan yang akurat terlepas dari spesifikasi perpipaan kelas tekanan. Anda harus memasukkan ketebalan dinding yang benar agar pemancar dapat menghitung jalur sinyal yang tepat.
Apakah ada batasan tekanan untuk pipa plastik yang dilengkapi penjepit pengukur aliran ultrasonik-?
Batasannya berasal dari nilai tekanan pipa, bukan pengukur aliran. Pipa HDPE atau PVC memiliki peringkat tekanan yang lebih rendah dibandingkan baja, namun penjepit pada pengukur aliran air ultrasonik mengukur secara akurat dalam rentang pengoperasian pipa yang aman. Perhatikan bahwa pipa plastik dapat mengembang di bawah tekanan, sehingga memerlukan kompensasi diameter dalam penyiapan meteran untuk-aplikasi dengan akurasi tinggi.
Bagaimana akurasi-penjepit dibandingkan dengan pengukur inline dalam sistem-tekanan tinggi?
Akurasi-penjepit waktu transit pada pengukur aliran ultrasonik jenis biasanya berkisar antara ±0,5% hingga ±2% pembacaan, sebanding dengan pengukur inline berkualitas. Perbedaan akurasi utama berasal dari kualitas pemasangan dan kalibrasi, bukan efek tekanan. Pengukur inline mungkin memiliki sedikit keunggulan dalam aliran bertekanan tinggi yang sangat bergejolak yang memerlukan pembuatan profil aliran yang presisi, namun untuk sebagian besar aplikasi, penjepit pada sensor aliran ultrasonik memiliki kinerja yang setara.
Pertimbangan Akhir
Pertanyaan apakah teknologi penjepit-pengukur aliran ultrasonik dapat menangani tekanan tinggi memiliki jawaban yang jelas: tekanan itu sendiri tidak membatasi pemilihan dan pemasangan penjepit-pengukur yang tepat. Prinsip pemasangan eksternal berarti Anda tidak merancang bejana bertekanan-Anda memasang sensor pada batas tekanan yang ada.
Kriteria pemilihan Anda harus berfokus pada karakteristik pipa, sifat fluida, dan lingkungan pemasangan, bukan pada peringkat tekanan. Cocokkan spesifikasi transduser dengan ketebalan dan suhu dinding. Pastikan bagian pipa lurus yang memadai untuk pengukuran yang akurat. Terapkan kopling akustik yang tepat dan kencangkan pemasangan.
Untuk-aplikasi tekanan tinggi mulai dari distribusi air 500 PSI hingga pemrosesan hidrokarbon 5.000 PSI, penjepit pada meteran ultrasonik memberikan pengukuran yang akurat dan andal tanpa risiko keselamatan, kerumitan pemasangan, dan kekhawatiran pemeliharaan berkelanjutan terhadap tekanan-yang menembus meteran inline.
