Pengukur aliran Coriolis mengukurlaju aliran massacairan, gas, dan bubur secara langsung, daripada memperkirakannya dari volume. Perbedaan inilah yang menjadi alasan mengapa material ini dipilih untuk transfer hak asuh, pengelompokan presisi, dan proses apa pun yang mengutamakan jumlah material yang tepat dibandingkan harga pembelian terendah. Panduan ini menjelaskan cara kerja meteran, di mana biayanya, di mana tidak, dan data apa yang harus Anda siapkan sebelum mengukurnya. Panduan ini ditulis untuk para insinyur dan pembeli yang menentukan suatu instrumen, dan mengacu pada standar pengukuran internasional yang klaim dasarnya mudah untuk disalahartikan.
Coriolis meter umum digunakan dalam pemrosesan kimia, minyak dan gas, makanan dan minuman, farmasi, pelapisan, dan penanganan bahan bakar. Jika Anda masih membandingkan teknologi pada tingkat tinggi, ada baiknya Anda memahaminya terlebih dahulucara kerja pengukur aliran massasebelum memutuskan apakah pengukuran massa benar-benar dibutuhkan oleh proses Anda.
Apa itu Pengukur Aliran Coriolis?

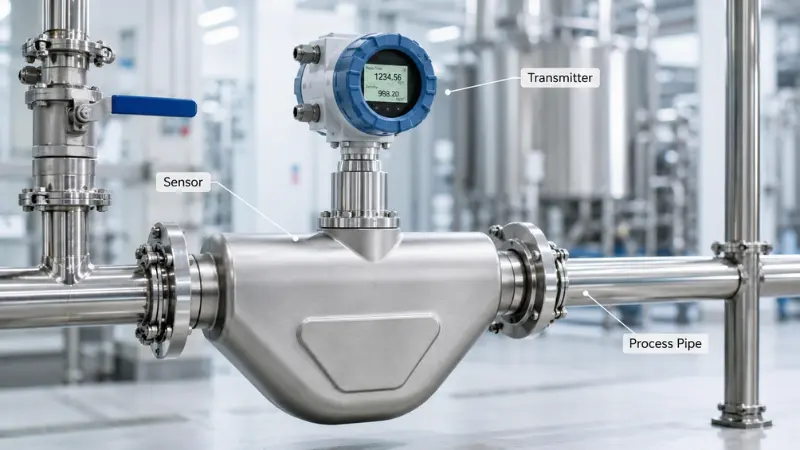

Pengukur aliran Coriolis, juga disebut pengukur aliran massa Coriolis, adalah perangkat inline yang menggunakan efek Coriolis untuk mengukur seberapa banyak massa yang bergerak melalui tabung bergetar. Pemancar menggerakkan satu atau lebih tabung pengukur pada frekuensi yang terkendali. Ketika fluida mengalir melaluinya, massa yang bergerak menyebabkan tabung sedikit berputar. Sensor pada saluran masuk dan saluran keluar mendeteksi pergeseran fasa yang dihasilkan, dan pemancar mengubah pergeseran tersebut menjadi nilai aliran massa.
Karena massa diukur secara langsung, pembacaan tetap stabil meskipun massa jenis, suhu, atau viskositas menyimpang selama proses. Sebagian besar pemancar juga mengeluarkan kepadatan dan suhu, yang merupakan bagian dari alasan teknologi inisering digambarkan mendekati flow meter yang idealuntuk cairan-bernilai tinggi -, seperti yang ditunjukkan pada bagian batasan, "ideal" sangat bergantung pada aplikasinya.

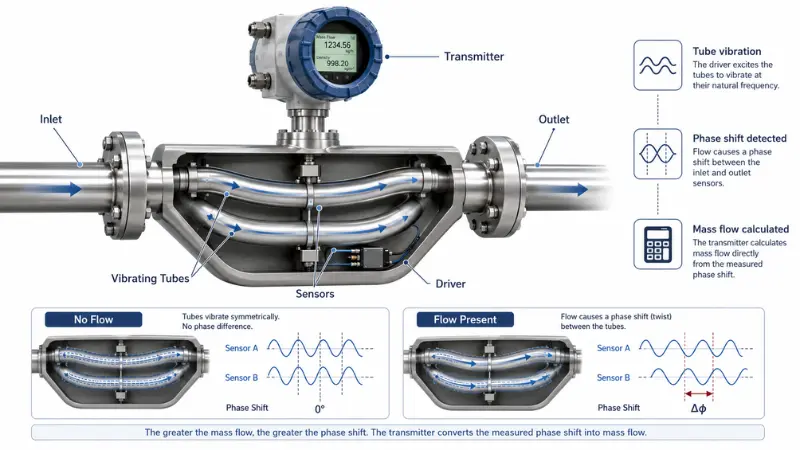

Bagaimana Cara Kerja Pengukur Aliran Coriolis?
Pengukuran terjadi dalam lima langkah:
- Cairan memasuki tabung pengukur.
- Pemancar menggetarkan tabung pada frekuensi alaminya.
- Massa yang bergerak melalui tabung yang bergetar menghasilkan gaya Coriolis yang memutarnya.
- Sensor mendeteksi perbedaan waktu, atau pergeseran fasa, antara dua titik pada tabung.
- Pemancar menghitung aliran massa dari pergeseran fasa tersebut, dan kepadatan dari frekuensi resonansi tabung.
Tanpa aliran, kedua sinyal sensor tetap berada dalam fase. Dengan adanya aliran, tabung berputar dan sinyalnya terpisah; semakin besar aliran massa, semakin besar pergeseran yang dapat diukur. Pengukuran langsung berbasis geometri-ini adalah alasan mengapa meteran Coriolis ditentukan karena keakuratan dan kemampuan pengulangan tidak dapat dinegosiasikan. Referensi internasional untuk menentukan, memasang, dan mengkalibrasi meteran ini adalahISO 10790, yang mencakup pengukuran aliran massa, massa jenis, dan volume dalam satu dokumen.
Desain-Tabung Tunggal vs Dua-Tabung dan Lurus vs Bengkok
Geometri sensor memengaruhi kinerja, penurunan tekanan, dan harga, jadi ada baiknya mengetahui-keuntungannya:
- Tabung-bengkok ganda (berbentuk U-):desain yang paling umum. Sensitivitas yang baik pada aliran rendah dan sedang, namun tikungan meningkatkan penurunan tekanan dan dapat memerangkap padatan atau gas.
- Tabung-lurus:lebih mudah dikuras dan dibersihkan, penurunan tekanan lebih rendah, dan lebih cocok untuk layanan sanitasi, abrasif, atau-viskositas tinggi - biasanya dengan biaya lebih tinggi dan dengan sensitivitas-aliran rendah yang sedikit lebih rendah.
- Tabung-tunggal:menghindari pemisah aliran, yang membantu pembersihan bubur dan higienis, tetapi bisa lebih sensitif terhadap getaran eksternal.

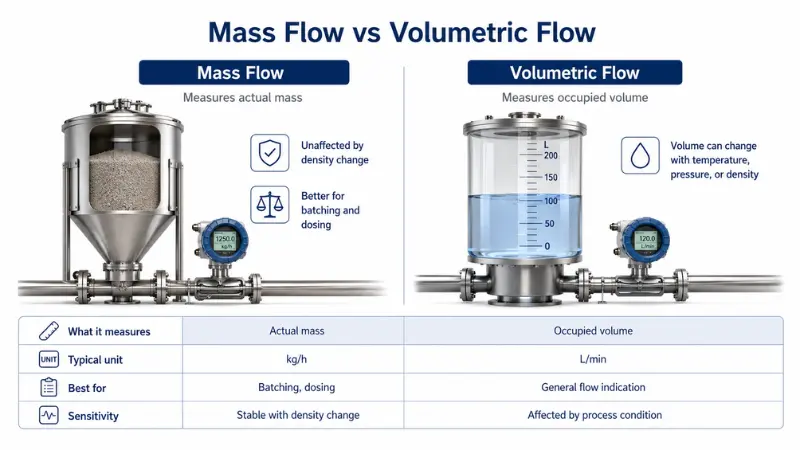

Mengapa Aliran Massa Mengalahkan Aliran Volumetrik?
Banyak meter yang melaporkan volume - liter per menit atau meter kubik per jam - yang sesuai untuk keperluan air atau utilitas umum. Masalahnya adalah volume berubah ketika suhu, tekanan, atau kepadatan berubah. Sebaliknya, satu kilogram produk tetap menjadi satu kilogram, apa pun kondisi prosesnya.
Stabilitas itu penting dalam:
- Dosis kimia dan injeksi aditif
- Transfer bahan bakar dan minyak
- Kontrol resep dan campuran
- Pemindahan hak asuh
- Pengisian batch dan kontrol konsentrasi
Dalam praktiknya, ini adalah faktor penentu dalam batching. Jika suatu formulasi diberi dosis berdasarkan volume, perubahan 2 derajat yang mengubah kepadatan akan secara diam-diam mengubah jumlah bahan aktif yang ditambahkan. Dosis secara massal dan kesalahan itu hilang.
Apa yang Dapat Diukur oleh Pengukur Aliran Coriolis?
Output utamanya adalah aliran massa, namun pemancar tunggal biasanya juga menyediakan:
- Kepadatan
- Suhu
- Aliran volumetrik, dihitung dari massa dan massa jenis
- Aliran total
- Konsentrasi (misalnya derajat Brix atau % padatan), tergantung pemancarnya
Kemampuan multi-parameter ini dapat menghilangkan densitometer atau elemen suhu terpisah dari saluran, yang merupakan salah satu cara nyata meteran mengimbangi biaya awalnya yang lebih tinggi.
Keuntungan Pengukur Aliran Coriolis
- Pengukuran massa langsung.Tidak ada kesimpulan dari volume, tidak ada kompensasi kepadatan, dan tidak ada ketergantungan pada asumsi profil aliran.
- Akurasi dan pengulangan yang tinggi.Akurasi cairan pada umumnya berada pada kisaran ±0,1–0,2 % pembacaan, bergantung pada model dan kinerja aplikasi - yang dapat diverifikasi berdasarkan standar yang dapat ditelusuri di fasilitas sepertiGrup Metrologi Fluida NIST.
- Tidak ada bagian yang bergerak di jalur aliran.Tidak ada rotor atau bantalan yang aus, sehingga sesuai dengan kebersihan-di-tempat dan-interval servis yang panjang.
- Keluaran-multi-parameter.Massa, kepadatan, suhu, dan volume terhitung dari satu perangkat.
- Toleran terhadap perubahan sifat fluida.Berguna ketika viskositas atau kepadatan berpindah dari satu batch ke batch lainnya.
Perhatikan bahwa dua nilai jual yang-sering diulang-ulang layak mendapatkan kualifikasi. "Persyaratan pipa lurus-minimal" secara umum benar - Pengukur Coriolis tidak terlalu bergantung pada profil aliran dibandingkan pengukur tekanan diferensial, turbin, atau pusaran - namun model dan orientasi tertentu masih memiliki aturan pabrikan, jadi konfirmasikanpersyaratan pengoperasian pipa lurusuntuk unit Anda daripada berasumsi tidak ada yang berlaku.
Keterbatasan Pengukur Aliran Coriolis
- Biaya awal yang lebih tinggi.Biasanya lebih mahal daripada meteran magnetik, turbin, atau meteran mekanis dasar. Untuk bea utilitas bernilai-rendah, akurasi ekstra jarang membuahkan hasil.
- Penurunan tekanan.Khususnya, desain tabung-yang bengkok dapat menyebabkan kehilangan yang berarti pada aliran tinggi atau viskositas tinggi. Ukuran berdasarkan penurunan tekanan, bukan diameter pipa.
- Sensitivitas getaran.Pemasangan yang buruk atau pompa di dekatnya dapat mengganggu sinyal.
- Aliran dua-fasa.Gas yang masuk, kavitasi, dan kedipan menurunkan akurasi atau menyebabkan putus sekolah. Meteran mengharapkan pipa yang penuh dan stabil.
- Ukuran dan berat.Ukuran saluran yang besar menjadi berat dan membutuhkan dukungan pipa yang nyata.
- Gas dengan kepadatan-rendah.Layanan gas dapat dilakukan namun memerlukan tekanan yang memadai dan-pengukur kapasitas gas; gas yang tipis dan bertekanan rendah-adalah kasus yang paling sulit.
Kapan Memilih Pengukur Aliran Coriolis - dan Kapan Tidak?
Kebanyakan kesalahan seleksi berasal dari penerapan meteran secara refleks. Gunakan dua daftar pendek ini sebagai filter pertama.
Pilih pengukur aliran Coriolis ketika:
- Anda memerlukan massa atau kepadatan sebenarnya, bukan hanya volume (pengelompokan, pencampuran, pemindahan hak asuh).
- Kepadatan atau viskositas cairan berubah dan Anda tidak dapat mentolerir kesalahan volumetrik yang diakibatkannya.
- Cairan tersebut adalah minyak, bahan bakar, pelarut - non-konduktif - yang tidak termasuk meteran magnetik.
- Akurasi dan pengulangan lebih berharga daripada biaya pemasangan terendah.
Hindari, atau cari alternatif lain dengan lebih cermat, ketika:
Anda hanya perlu mencantumkan atau total air bersih, dimana apengukur aliran magnetikatau sebuah
pengukur aliran ultrasoniklebih murah dan memadai.
- Fluida tersebut adalah uap - apengukur aliran pusaranadalah pilihan normal di sana.
- Saluran tersebut secara konsisten membawa bahan bakar yang tertahan atau berjalan sebagian penuh dan Anda tidak dapat memperbaikinya.
- Penurunan tekanan yang diijinkan sangat ketat dan satu-satunya meteran yang sesuai dengan anggaran berukuran terlalu kecil.
Coriolis vs Jenis Pengukur Aliran Lainnya
Tabel ini memberikan orientasi cepat; catatan di bawahnya menjelaskan keputusan sebenarnya.
| Jenis pengukur aliran | Terbaik untuk | Batasan utama |
|---|---|---|
| Coriolis | Massa, massa jenis,-nilai tinggi, atau fluida variabel yang akurat | Biaya lebih tinggi, kemungkinan penurunan tekanan |
| Magnetik | Cairan konduktif: air, air limbah, banyak bahan kimia | Tidak dapat mengukur-cairan atau gas non-konduktif |
| Turbin | Cairan dan gas yang bersih dan-berviskositas rendah | Bagian yang bergerak; sensitif terhadap viskositas dan profil aliran |
| Perpindahan positif | Cairan kental, total mekanis | Bagian yang bergerak; lebih banyak pemeliharaan |
| Massa termal | Aliran massa gas-tekanan rendah | Cairan dan perubahan komposisi gas merupakan masalah |
| ultrasonik | Pengukuran pipa-yang tidak mengganggu atau{1}}besar | Akurasi tergantung pada kondisi cairan dan pemasangan |
Coriolis vs Pengukur Aliran Magnetik: Mana yang Harus Anda Pilih?
Pengukur aliran magnetik adalah-default yang hemat biaya untuk cairan konduktif seperti air dan banyak bahan kimia-berbasis air, namun tidak dapat membaca minyak, bahan bakar, atau sebagian besar pelarut, dan tidak memberikan kepadatan. Pilih Coriolis saat fluidanya non-konduktif atau saat Anda membutuhkan massa dan kepadatan secara bersamaan; pilih magnet ketika fluida menghantarkan dan volume cukup.
Coriolis vs Pengukur Aliran Turbin
A pengukur aliran turbinekonomis dan akurat pada cairan yang bersih-dengan viskositas rendah, namun rotornya aus dan pembacaannya berubah seiring perubahan viskositas. Coriolis tidak memiliki jalur aliran yang berputar dan memiliki akurasi seiring perubahan properti, yang menjadi alasan mengapa Coriolis cenderung unggul pada layanan-bernilai tinggi atau variabel.
Coriolis vs Pengukur Aliran Perpindahan Positif
Pengukur perpindahan positif sepertioval-unit roda gigimengukur cairan kental dengan baik dengan memisahkannya menjadi volume yang diketahui, dan viskositas sebenarnya membantu mereka menyegel. Kelemahannya adalah keausan dan perawatan mekanis. Coriolis juga menangani cairan kental, tetapi Anda harus memeriksa penurunan tekanan dengan hati-hati - lihat
bagaimana viskositas fluida mempengaruhi pengukuran aliran- karena kehilangan meningkat dengan cepat seiring dengan meningkatnya viskositas.
Coriolis vs Pengukur Aliran Massa Termal
Keduanya melaporkan massa, namun tidak dapat dipertukarkan. Apengukur aliran massa termalmenyimpulkan aliran massa gas dari perpindahan panas dan sangat cocok untuk-gas bertekanan rendah seperti udara atau nitrogen, yang biasanya lebih murah. Akurasinya bergantung pada komposisi gas yang stabil, dan tidak dibuat untuk cairan. Coriolis mengukur massa secara langsung untuk cairan dan gas dan tidak terpengaruh oleh komposisi, namun biayanya lebih mahal dan memerlukan tekanan yang memadai untuk tugas gas. Singkatnya: massa termal untuk aliran massa gas rutin, Coriolis ketika Anda juga memerlukan kepadatan, layanan cairan, atau akurasi yang lebih tinggi.

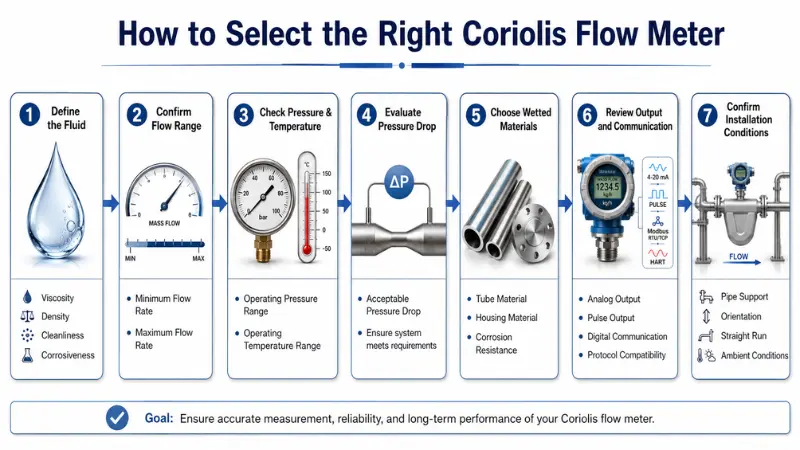

Bagaimana Mengukur dan Memilih Pengukur Aliran Coriolis?
Penentuan ukuran ditentukan oleh kondisi proses, bukan ukuran pipa. Kerjakan poin-poin di bawah ini secara berurutan; prinsip umum darimemilih pengukur aliran yang tepat untuk proses Andaterapkan juga di sini.
Tentukan Sifat Fluida Terlebih Dahulu
Nyatakan apakah itu cair, gas, atau bubur, lalu densitasnya, viskositasnya, sifat korosifnya, kandungan padatannya, dan gas apa saja yang terkandung di dalamnya. Hal ini menentukan bahan yang dibasahi, desain tabung, dan apakah Coriolis cocok atau tidak. Jika fluida membawa gas yang masuk, mintalah pemasok untuk memverifikasi kinerja dua-fasa sebelum melangkah lebih jauh.
Konfirmasikan Rentang Aliran
Catat aliran minimum, normal, dan maksimum. Meteran harus berjalan dengan nyaman dalam kisaran yang ditentukan, dengan aliran normal di dekat tengah. Kesalahan ukuran yang umum terjadi adalah mencocokkan meteran dengan diameter pipa: meteran Coriolis yang terlalu besar kehilangan akurasi pada aliran rendah, di situlah batching dan dosing beroperasi.
Ukuran Pengukur Aliran Coriolis: Rentang Aliran, Penurunan Tekanan, dan Viskositas
Penurunan tekanan adalah parameter yang paling sering diabaikan. Meteran yang terlalu kecil akan menghambat jalur; meteran yang terlalu besar akan berkinerja buruk pada aliran rendah. Karena kehilangan meningkat tajam seiring dengan viskositas, mintalah pemasok untuk menghitung penurunan tekanan menggunakan cairan aktual, viskositas, massa jenis, dan rentang aliran penuh - bukan air pada titik nominal. Untuk servis viskos, desain-tabung lurus biasanya menjaga kehilangan tetap terkendali.
Periksa Tekanan, Suhu, dan Bahan
Pastikan meteran diberi peringkat untuk tekanan dan suhu normal dan terganggu, termasuk siklus CIP/SIP. Cocokkan bahan yang dibasahi dengan bahan kimia: baja tahan karat 316L untuk tugas umum, paduan Hastelloy atau lebih tinggi untuk media agresif, dan permukaan akhir sanitasi dengan sambungan higienis untuk makanan dan farmasi.
Cocokkan Output dengan Sistem Kontrol Anda
Pilihan umum adalah 4–20 mA, pulsa atau frekuensi, HART, Modbus, PROFIBUS, dan Foundation Fieldbus. Pilih apa yang sudah diucapkan oleh PLC atau DCS Anda daripada menambahkan gateway nanti.
Memproses Data untuk Dipersiapkan Sebelum Meminta Penawaran
Pemasok hanya dapat mengukur secara akurat dengan bilangan real. Mempersiapkan hal ini akan mengubah penyelidikan yang samar-samar menjadi rekomendasi yang tegas dan menghindari pertanyaan putaran kedua.
| Titik data | Mengapa itu penting |
|---|---|
| Nama dan keadaan cairan | Menentukan bahan dan kelayakan |
| Kepadatan dan viskositas (pada suhu operasi) | Mendorong ukuran dan penurunan tekanan |
| Aliran min/normal/maks | Mengatur rentang meteran |
| Operasi dan tekanan maksimum | Menetapkan peringkat tekanan dan kelayakan gas |
| Pengoperasian dan suhu maksimum | Mempengaruhi akurasi dan material |
| Kandungan padatan atau gas yang tertahan | Menandai risiko dua-fase dan abrasi |
| Penurunan tekanan yang diijinkan | Mencegah meteran berukuran kecil |
| Ukuran saluran dan jenis koneksi | Mendefinisikan kecocokan dan pemasangan |
| Keluaran/protokol dan klasifikasi area | Mengatur pemancar dan sertifikasi |
Apa yang Mempengaruhi Akurasi Pengukur Aliran Coriolis?
Pengukur Coriolis akurat, namun ada beberapa-faktor dunia nyata yang menentukan apakah Anda mencapai angka yang ditentukan:
- Stabilitas nol.Angka nol yang salah atau melayang adalah sumber kesalahan paling umum pada aliran rendah. Nolkan meteran dalam kondisi proses, penuh dan benar-benar tanpa aliran.
- Aliran dua-fasa.Gelembung gas melemahkan respons tabung dan dapat menyebabkan kesalahan besar dan tidak menentu.
- Getaran eksternal.Resonansi di dekat frekuensi penggerak adalah kasus terburuk; dukungan yang baik dan lokasi penting.
- Pergeseran suhu dan tekanan.Keduanya sedikit mengubah kekakuan tabung; meteran berkualitas memberikan kompensasi, namun ayunan ekstrem masih menambah ketidakpastian.
Jika akurasi harus ditunjukkan - untuk catatan penagihan atau kualitas - berkalakalibrasi pengukur aliranterhadap referensi yang dapat dilacak itulah yang membuat nomor tersebut dapat dipertahankan.
Persyaratan Instalasi dan Praktik Terbaik
Selalu ikuti manual pabrikan, namun praktik ini berlaku untuk hampir setiap pemasangan. Jalankan semuanya sebagai daftar periksa pra-pemasangan:
- Jaga agar meteran tetap penuh.Pasang di tempat tabung tetap tergenang - untuk cairan, titik rendah atau kaki aliran vertikal ke atas-akan membantu; hindari titik tinggi tempat berkumpulnya gas.
- Mencegah flashing dan kavitasi.Pertahankan tekanan balik yang cukup, dan letakkan meteran di sisi pelepasan pompa, bukan di sisi hisap yang tekanannya turun.
- Dukung pipanya.Bawa tegangan pipa pada penyangga khusus, jangan pernah pada badan meteran, terutama dalam ukuran yang lebih besar.
- Isolasi getaran.Jauhkan meteran dari sumber getaran yang kuat dan hindari memasangkan dua meter secara kaku pada lintasan yang sama tanpa penyangga.
- Nol dengan benar.Pastikan katup hilir yang tertutup tidak bocor saat melakukan zeroing - katup yang menangis adalah penyebab klasik dari angka nol yang buruk.
- Rencanakan pembersihan.Untuk cairan pelapis, kristalisasi, atau kerak, pilihlah desain yang dapat dikeringkan dan prosedur pembersihan yang sesuai dengan cairan dan geometri tabung.
Memecahkan Masalah Umum Pengukur Aliran Coriolis
- Pembacaan tidak stabil atau berisik:biasanya mengandung gas atau getaran. Periksa aliran dua-fasa dan tinjau dukungannya sebelum mencurigai meterannya.
- Aliran bukan nol tanpa aliran-:penyimpangan nol atau katup isolasi bocor. Ulang-ke nol pada kondisi yang benar.
- Bacaan berbunyi rendah:sebagian pipa, lapisan di dalam tabung, atau meteran berukuran kecil di bagian bawah jangkauannya.
- Kepadatan terlihat salah:sering kali terjadi entrainment gas atau tabung yang tidak sepenuhnya dibasahi, bukan perubahan densitas sebenarnya.
Pola yang perlu diingat: sebagian besar "kesalahan meteran" adalah masalah proses atau instalasi. Pastikan pipa penuh, aliran stabil, dan dukungan suara sebelum mengembalikan perangkat keras.

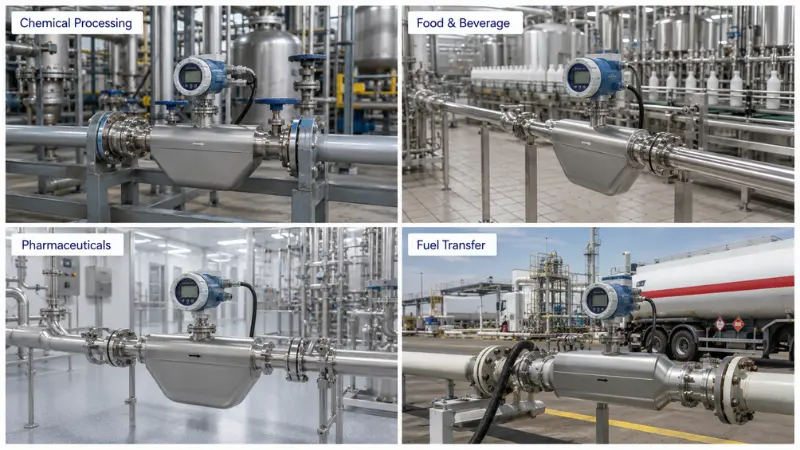

Contoh Penerapan menurut Industri
- Bahan kimia:dosis aditif berbasis massa yang kepadatannya bervariasi sesuai suhu batch, sehingga pengukuran volumetrik akan menyimpang.
- Minyak dan gas:transfer bahan bakar dan minyak mentah, di mana API MPMS Bab 5.6 menjelaskan bagaimana pencapaian meteran Coriolistahanan-akurasi transfer untuk hidrokarbon cair.
- Makanan dan minuman:batching sirup dan konsentrat yang higienis, menggunakan desain-tabung lurus yang higienis untuk membersihkan-di-tempatnya.
- Farmasi:dosis kemurnian-tinggi yang memerlukan kemampuan pengulangan dan jejak kalibrasi yang terdokumentasi.
Pertanyaan Umum
T: Seberapa akurat pengukur aliran Coriolis?
J: Untuk cairan, akurasi umumnya adalah sekitar ±0,1–0,2 % pembacaan tergantung pada model, laju aliran, dan kondisi. Akurasi paling tinggi berada di tengah rentang dan menurun di dekat aliran-akhir dan di bawah aliran-dua fase.
T: Apa yang menyebabkan zero drift pada flow meter Coriolis?
A: Perubahan suhu dan tekanan, tekanan mekanis pada badan meteran, dan angka nol asli yang buruk. Penyebab yang sering terjadi adalah zeroing ketika katup hilir bocor, yang dicatat oleh meteran sebagai aliran nyata.
T: Dapatkah pengukur aliran Coriolis mengukur bubur?
J: Banyak yang bisa, terutama desain-tabung tunggal atau-tabung lurus yang tahan terhadap penyumbatan. Abrasi dan gas yang masuk adalah batasannya, jadi pemasok harus memastikan kesesuaiannya dengan kandungan padatan Anda.
T: Apa perbedaan antara Coriolis dan pengukur aliran massa termal?
J: Coriolis mengukur massa langsung dari putaran tabung dan bekerja untuk cairan dan gas; massa termal menyimpulkan aliran massa gas dari perpindahan panas dan paling baik untuk gas bertekanan rendah-dengan komposisi stabil. Coriolis lebih akurat dan serbaguna; massa termal biasanya lebih murah untuk tugas gas rutin.
T: Bagaimana Anda mengukur flow meter Coriolis?
A: Ukuran berdasarkan rentang aliran dan penurunan tekanan yang diijinkan menggunakan viskositas dan kepadatan fluida sebenarnya, bukan berdasarkan diameter pipa. Targetkan aliran normal mendekati kisaran-menengah dan minta pemasok menghitung penurunan tekanan untuk kasus terburuk Anda.
T: Apakah flow meter Coriolis memerlukan pipa lurus?
J: Dibutuhkan jauh lebih sedikit dibandingkan kebanyakan teknologi karena tidak bergantung pada profil aliran, namun model tertentu masih memiliki aturan pemasangan. Ikuti manual pabrikan daripada berasumsi tidak ada yang berlaku.
T: Apakah flow meter Coriolis cocok untuk cairan kental?
J: Ya, namun penurunan tekanan meningkat seiring dengan peningkatan viskositas, sehingga ukuran sangat penting dan desain tabung{0}}lurus sering kali lebih disukai. Konfirmasikan kehilangan pada viskositas maksimum sebelum memesan.
Kesimpulan
Pengukur aliran Coriolis adalah pilihan terkuat ketika suatu proses memerlukan massa langsung, kepadatan sebenarnya, atau akurasi yang stabil karena sifat fluida berubah - dan pilihan yang buruk ketika indikasi volumetrik sederhana dari air bersih dapat digunakan. Putuskan hal-hal mendasar: sifat fluida, rentang aliran, tekanan dan suhu, penurunan tekanan yang diijinkan, bahan, keluaran, dan kondisi pemasangan.
Satu-satunya hal terbaik yang dapat Anda lakukan sebelum membeli adalah menyiapkan data proses Anda. Dengan informasi cairan dan pengoperasian yang lengkap, Anda bisakirimkan detail Anda untuk tinjauan ukurandan dapatkan pengukur yang berfungsi dalam layanan nyata, bukan hanya di lembar data.
