Bagaimana Meningkatkan Akurasi Pengukur Aliran Ultrasonik?

Jadi, Anda telah berinvestasi dalam sebuahpengukur aliran ultrasonik. Pilihan bagus-tidak ada komponen yang bergerak, perawatan minimal, akurasi yang baik. Namun ada satu hal yang tidak diberitahukan sebelumnya oleh siapa pun: keakuratan yang Anda lihat di lembar spesifikasi? Itu dalam kondisi ideal. Tanaman Anda tidak ideal. Pipa Anda tidak ideal. Tidak ada yang pernah terjadi.

Mari kita bicara tentang apa yang sebenarnya memengaruhi pembacaan Anda dan apa yang dapat Anda lakukan untuk mengatasinya.

Di sinilah hal-hal menjadi menarik. Pengukur aliran ultrasonik tidak mengukur aliran secara langsung-pengukur aliran ini mengukur perbedaan waktu antara gelombang ultrasonik yang bergerak ke hulu dan ke hilir. Perhitungannya mengasumsikan profil kecepatan tertentu pada penampang-pipa. Dan profil itu? Itu berubah berdasarkan sesuatu yang disebut bilangan Reynolds.

Ketika Re di bawah 2300, terjadi aliran laminar. Fluida bergerak dalam lapisan yang halus dan sejajar. Profil kecepatan terlihat seperti parabola-tercepat di tengah, nol di dinding. Di atas 4000? Itu adalah aliran turbulen, dan profilnya menjadi datar secara signifikan. Antara tahun 2300 dan 4000 merupakan zona transisi yang canggung di mana arus tidak dapat menentukan apa yang diinginkannya.

Mengapa ini penting? Karena meteran Anda menghitung kecepatan rata-rata berdasarkan apa yang "dilihat" oleh jalur ultrasonik. Jika dikalibrasi untuk aliran turbulen tetapi Anda menjalankan laminar, Anda akan mendapatkan nomor yang salah. Periode.

Distribusi kecepatan pada kondisi laminar mengikuti pola parabola dimana kecepatan garis tengah bisa dua kali lipat kecepatan rata-rata. Dalam aliran turbulen, profilnya jauh lebih datar-kecepatan garis tengah hanya sekitar 1,2 kali rata-rata. Itu adalah perbedaan besar ketika Anda mencoba mencapai akurasi ±1%.

Ini adalah faktor koreksi K yang tidak ingin dibicarakan oleh siapa pun karena matematikanya menjadi jelek dengan cepat.

Metode waktu transit ultrasonik mengukur kecepatan sepanjang tali busur tertentu di sepanjang pipa. Itu bukanlah kecepatan rata-rata yang Anda perlukan untuk perhitungan aliran volumetrik. Anda memerlukan koefisien koreksi untuk menjembatani kesenjangan tersebut.

Untuk kondisi turbulen, hubungan empirisnya terlihat seperti:

K=1.119 - 0.011×lg(Ulang)

Untuk aliran laminar, persamaannya sama sekali berbeda:

V̄=KVₗdimana Re > 10⁵

Dan untuk Re <10⁵:

V̄=[1.119 - 0.011×lg(Re)]Vₗ=KVₗ

Intinya adalah-firmware meteran Anda mungkin memiliki beberapa-kompensasi bawaan, namun membuat asumsi tentang kondisi aliran Anda. Jika asumsi tersebut salah, begitu pula bacaan Anda. Beberapa meteran yang lebih cerdas memungkinkan Anda memasukkan viskositas cairan dan menyesuaikannya secara otomatis. Kebanyakan tidak.

Anda mungkin pernah mendengar yang ini: pasang meteran dengan 10 diameter pipa lurus ke hulu dan 5 diameter pipa ke hilir. Itu dicetak di setiap manual instalasi. Apa yang tidak cukup mereka tekankan adalah bahwa ini adalahminimumuntuk kondisi yang cukup bersih.

Punya pompa di hulu? Tambahkan lebih banyak. Katup? Lagi. Dua siku di bidang yang berbeda? Anda mungkin memerlukan 30D atau lebih sebelum profil aliran cukup stabil untuk pengukuran yang akurat.

Inilah yang terjadi jika Anda mengabaikannya: profil kecepatan menjadi asimetris atau mengandung komponen pusaran. Jalur ultrasonik rata-rata menghasilkan sesuatu yang tidak mewakili aliran rata-rata sebenarnya. Anda mendapatkan nomornya, tentu saja. Hanya saja bukan yang tepat.

Saya pernah melihat instalasi di mana seseorang mendorong meteran tepat setelah katup kontrol karena "di situlah terdapat ruang". Pembacaannya turun sebesar 8%. Delapan persen. Pada aplikasi transfer hak asuh.

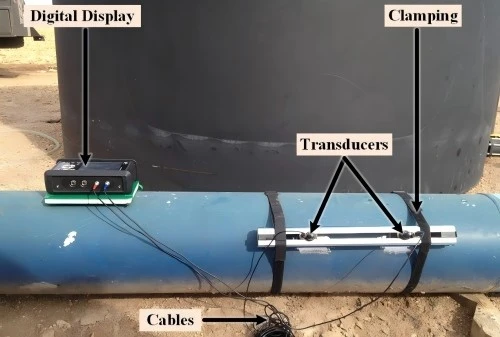

Ultrasonic Flow Meter Accuracy

Kecepatan suara dalam cairan Anda tidak konstan. Ini bervariasi dengan suhu. Dan karena pengukur ultrasonik Anda pada dasarnya mengukur waktu, kesalahan apa pun dalam kecepatan suara berarti kesalahan aliran.

Hubungannya kira-kira:

C=C₂₀(1 + bT)

Dimana C₂₀ adalah kecepatan suara pada suhu referensi (biasanya 0 derajat atau 20 derajat ), b adalah koefisien suhu untuk fluida spesifik Anda, dan T adalah suhu sebenarnya.

Kebanyakan meteran modern memiliki sensor suhu bawaan. Bagus. Tapi apakah mereka dikalibrasi? Kapan terakhir kali diperiksa? Sensor yang berada di thermowell mengalami jeda termal. Selama kondisi sementara, pembacaan suhu mungkin berbeda beberapa derajat dari suhu fluida sebenarnya.

Untuk{0}}aplikasi dengan akurasi tinggi, sebaiknya pastikan kompensasi suhu benar-benar berfungsi sebagaimana mestinya. Kesalahan 10 derajat dalam pembacaan suhu dapat mengganggu pengukuran aliran Anda sebesar 1-3% tergantung pada cairannya.

Ini lebih merupakan masalah lapangan dibandingkan masalah desain, namun ini penting.

Transduser ultrasonik harus disejajarkan dengan tepat. Pada penjepit-meter, sambungan antara transduser dan dinding pipa sangatlah penting. Celah udara, permukaan pipa yang terkorosi, cat, karat-semuanya dapat melemahkan sinyal atau menimbulkan pantulan palsu.

Untuk transduser yang dibasahi, sudut pemasangan menentukan di mana sinar ultrasonik memotong aliran. Turun beberapa derajat, dan Anda mengukur tali busur yang tidak mewakili diameter yang Anda kira.

Meteran inline dari pabrik biasanya baik-baik saja. Instalasi lapangan dan retrofitlah yang membuat segala sesuatunya menjadi menyimpang.

Kebanyakan pengukur ultrasonik memiliki semacam indikator kualitas sinyal. Perhatikan itu.

Kekuatan sinyal yang rendah berarti meteran kesulitan mendeteksi perbedaan waktu transit secara akurat. Hal ini dapat terjadi karena gelembung udara atau gas yang masuk, padatan tersuspensi yang melemahkan sinyal, penurunan kondisi dinding pipa, dan jarak transduser yang salah pada pemasangan penjepit.

Pengukur-kelas atas memungkinkan Anda menyesuaikan setelan penguatan sebagai kompensasi. Namun meningkatkan penguatan juga memperkuat kebisingan. Ada titik manisnya, dan untuk menemukannya terkadang memerlukan trial and error.

Pengukur ultrasonik bekerja dengan baik pada cairan yang bersih dan homogen. Namun proses industri sebenarnya tidak selalu bersih atau homogen.

Gelembung gas yang tertahan menyebarkan dan menyerap energi ultrasonik. Bahkan 1-2% volume gas dapat menimbulkan masalah. Padatan tersuspensi melakukan hal yang sama, meskipun efeknya sangat bergantung pada ukuran partikel dan konsentrasi. Fluida yang sangat kental mungkin tidak menghasilkan profil kecepatan yang diharapkan, terutama pada laju aliran rendah yang cenderung berada dalam rezim laminar atau transisi.

Ketahui cairan Anda. Jika kondisi berubah secara musiman atau seiring dengan siklus produksi, akurasi Anda juga akan berubah.

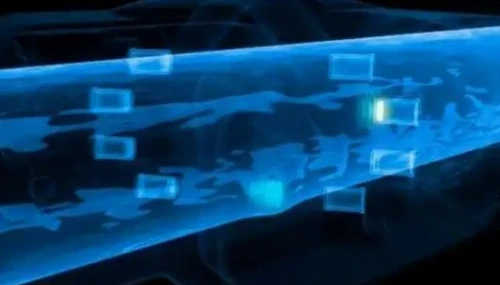

Ultrasonic Flow Meter Accuracy

Pengukur-jalur tunggal lebih murah dan sederhana. Mereka mengirimkan satu sinar melintasi pipa dan menghentikannya. Akurasinya sangat bergantung pada pengukuran tunggal yang mewakili rata-rata sebenarnya.

Pengukur-jalur multi menggunakan 2, 4, atau bahkan lebih jalur akustik pada posisi akord yang berbeda. Mereka secara matematis mengintegrasikannya untuk mendapatkan perkiraan yang lebih baik tentang profil kecepatan sebenarnya. Hasilnya? Akurasi yang lebih baik bahkan dengan kondisi aliran yang terganggu.

Jika Anda mencoba memeras sepersepuluh persen dari pengukuran Anda, multi-jalur adalah cara yang tepat. Untuk kontrol proses umum yang mana ±2% baik-baik saja, jalur-tunggal biasanya dapat melakukan tugasnya.

Inilah kenyataannya: semua pengukur aliran melayang seiring waktu. Pengukur ultrasonik lebih sedikit dibandingkan kebanyakan pengukur ultrasonik, karena tidak ada keausan mekanis, namun tidak kebal.

Penuaan transduser, penyimpangan elektronik, perubahan dinding pipa akibat korosi atau endapan-semuanya memengaruhi akurasi. Keakuratan lembar spesifikasi adalah untuk meteran yang baru, dipasang dengan benar, dan dirawat dengan baik.

Bagaimana Anda memverifikasi? Pilihannya termasuk mengirim meteran ke laboratorium kalibrasi (mahal, memerlukan pelepasan), menggunakan meteran induk secara seri untuk perbandingan (praktis untuk aplikasi cairan), dan pembuktian gravimetri atau volumetrik (standar emas tetapi sering kali tidak praktis).

Minimal, buat tren data diagnostik Anda. Kekuatan sinyal menurun seiring waktu? Menyelidiki. Waktu transit melayang? Ada yang berubah.

Pengukur aliran ultrasonik bisa sangat akurat-0,5% atau lebih baik dalam kondisi ideal. Namun untuk mencapai dan mempertahankan akurasi tersebut memerlukan perhatian pada instalasi, kondisi proses, dan verifikasi berkelanjutan.

Kesalahan terbesar yang saya lihat? Praktik pemasangan yang buruk mengabaikan persyaratan pengoperasian langsung, mengabaikan kompensasi suhu, dan berasumsi kalibrasi pabrik masih valid setelah digunakan selama bertahun-tahun.

Lakukan hal ini dengan benar, dan Anda akan mendapatkan keakuratan yang Anda bayarkan. Lewati saja, dan Anda mungkin juga membeli meteran yang lebih murah.
