Pengukur aliran ultrasonikdibagi lagi menjadi tiga jenis:
01
Jepit-pada Pengukur Aliran Ultrasonik
02
Pengukur Aliran Ultrasonik yang dipasang di pipa-
03
Pengukur Aliran Ultrasonik tipe penyisipan-
Jepit-pada Pengukur Aliran Ultrasonik
Penjepit-pada pengukur aliran ultrasonik adalah pengukur aliran ultrasonik yang paling awal diproduksi, paling dikenal oleh pengguna, dan paling banyak digunakan. Mereka tidak memerlukan gangguan pipa untuk pemasangan transduser dan siap digunakan segera setelah dipasang, sepenuhnya mewujudkan karakteristik pemasangan sederhana dan pengoperasian yang mudah.
Namun, karena faktor-faktor seperti bahan berpori, konduksi suara yang buruk, korosi parah, atau celah antara lapisan dan ruang internal pipa, beberapa saluran pipa mengalami pelemahan sinyal ultrasonik yang signifikan, sehingga tidak mungkin melakukan pengukuran dengan benar menggunakan penjepit-onpengukur aliran ultrasonik. Oleh karena itu, pengukur aliran ultrasonik bagian pipa dikembangkan.

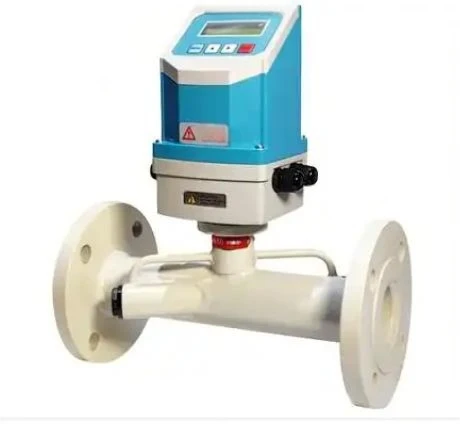

Pengukur Aliran Ultrasonik yang dipasang di pipa-
Pengukur aliran-ultrasonik yang dipasang di pipa mengintegrasikan transduser dan tabung pengukur ke dalam satu unit, memecahkan kesulitan pengukuran yang melekat pada pengukur aliran yang dipasang secara eksternal. Ia juga menawarkan akurasi pengukuran yang lebih tinggi daripada pengukur aliran ultrasonik lainnya. Namun, hal ini mengorbankan keuntungan pemasangan aliran kontinu yang terdapat pada pengukur aliran yang dipasang secara eksternal, sehingga memerlukan pemotongan pipa untuk pemasangan transduser.
Pengukur Aliran Ultrasonik tipe penyisipan-
Pengukur aliran ultrasonik tipe penyisipan berada di antara keduanya. Pemasangan dapat dilakukan tanpa mengganggu aliran. Sebuah lubang dibor di-pipa berisi air menggunakan alat khusus, dan transduser dimasukkan ke dalam pipa. Karena transduser berada di dalam pipa, transmisi dan penerimaan sinyalnya hanya melewati media yang diukur, bukan melalui dinding atau lapisan pipa. Oleh karena itu, pengukurannya tidak dibatasi oleh kualitas pipa atau bahan pelapisnya.
