Penjepit ultrasonik pada pengukur aliran

Penjepit ultrasonik pada pengukur aliran:-panduan mendalam yang sungguh-sungguh

Jika Anda memerlukan data aliran yang akurat tanpa memotong pipa atau menghentikan produksi, anpenjepit ultrasonik pada flow meterseringkali merupakan pilihan tercepat dan paling tidak mengganggu. Panduan sederhana-bahasa Inggris ini menjelaskan cara kerja penjepit-on, apa fungsinya dengan baik, bagian mana yang bermasalah, dan cara meluncurkannya sehingga tim Anda dapat memasang dan memeliharanya dengan percaya diri. Anda akan mendapatkan alur penerapan lima-langkah, kalkulator ROI sederhana, perbandingan praktis dengan meteran inline, dan daftar periksa lapangan yang dapat Anda salin ke dalam SOP Anda.

Pendahuluan: mengapa penjepit-on terus muncul di spesifikasi

Anda ingin apemasangan cepat, tidak ada penutupan, Danangka yang dapat dipertahankan. Penjepit-pengukur menyalurkan campuran tersebut ketika fluida sudah cukup bersih dan pipa memungkinkan USG masuk. Pengukur tersebut bersinar untuk audit, studi sementara, pemeriksaan komisioning, dan-untuk-jalur yang sulit dijangkau di mana pemotongan baja akan mahal atau tidak aman. Mereka tidak menyelesaikan setiap kasus, dan kami akan berterus terang mengenai batasannya. Namun jika Anda memilih tempat yang tepat dan mengikuti rutinitas penyiapan yang sederhana, Anda bisa mendapatkan akurasi yang kredibel dan data yang solid untuk memandu pengoperasian dan investasi.

Konsep inti (jelas dan benar)

Apa itu.Dua transduser ultrasonik diikatkan ke dinding pipa. Merekamengirim dan menerima suara melintasi fluida. Pengukur dikalikan dengan berapa lama waktu yang dibutuhkan setiap pulsa di hulu vs. di hilir. Perbedaan waktu (Δt) dipetakan ke kecepatan rata-rata sepanjang jalur bunyi. Kalikan dengan-luas penampang, dan Anda mendapatkan aliran volumetrik.

Dua mode utama.

Waktu-transituntukcairan bersih. Akurasi lebih tinggi bila sinyalnya kuat dan profilnya stabil.

Doppleruntukcairan aerasi atau kotordengan gelembung atau benda padat yang menghamburkan suara.

Mengapa tidak-mengganggu.Sensor tidak pernah menyentuh cairan. Tidak ada penurunan tekanan. Tidak ada bahan basah untuk disertifikasi. Tidak ada kontaminasi proses.

Apa yang mempengaruhi akurasi.Material dan ketebalan pipa, liner, temperatur fluida, aliran lurus yang tepat, diameter dalam yang benar, kopling akustik yang rapat, dan hidraulik yang stabil. Pengaturan portabel sering kali mendarat di1–5%jangkauan bila dioperasikan dengan baik; sistem jalur ganda tetap-dapat bekerja lebih baik dengan hidraulik yang baik.

Pelajari lebih dalam: prinsip → detail → di mana kesesuaiannya → apa yang selanjutnya

Bagaimana fisika berubah menjadi angka (versi satu-menit)

Denyut nadi hilir mengikuti arus, jadiwaktunya sedikit lebih singkat; pulsa hulu melawan aliran, jadiwaktunya sedikit lebih lama.

Δt berskala dengan komponen kecepatan aliran sepanjang jalur akustik.

Satu jalanmengukur sepotong profil;jalur-ganda atau jalur-multimeningkatkan rata-rata dan mengurangi sensitivitas profil.

Padapipa bersih dan penuhdengan lintasan lurus yang baik dan ID yang benar, pengukur waktu-saat transit-dapat menghasilkan angka yang ketat dan dapat diulang untuk audit, commissioning, dan pemeriksaan kontrol.

Detail teknis yang penting di lapangan

Akustik pipa:Baja karbon, tahan karat, besi ulet, PVC, dan HDPE mentransmisikan USG secara berbeda. Liner dan skala melemahkan sinyal.

Kopel:Gel itu penting. Udara adalah musuh. Jika sinyal-ke-kebisingan menurun,-pasang kembali sensor.

Hidrolika:Hindari siku, tee, katup, atau pompa tepat sebelum meteran. Hormati aturan-jalan lurus (titik awal praktisnya adalah 10D hulu / 5D hilir).

Suhu & keamanan:Banyak sensor yang IP67+; area berbahaya memerlukan perangkat elektronik yang memenuhi syarat dan praktik pemasangan yang benar.

Keluaran data:4–20 mA, pulsa, Modbus, BACnet, dan OPC UA memudahkan penempatan data di SCADA atau sejarawan.

Tempat penjepit-on bersinar (penggunaan nyata sehari-hari)

Audit air dan NRW:Pengukuran sementara di DMA untuk menemukan kerugian tanpa menyentuh sumber listrik.

Studi energi industri:Verifikasi kurva pompa, temukan katup throttle, temukan resirkulasi yang membuang-buang daya.

Komisioning:Jalur baru sering kali melarang keran air panas sebelum diterima; penjepit-on memberikan pemeriksaan kinerja yang cepat.

Penyewaan dan pemeriksaan tempat:Satu perangkat portabel dapat melayani beberapa pabrik dalam seminggu, menciptakan ROI yang kuat untuk tim kecil.

Cuplikan tren untuk mendukung kasus bisnis

Itupasar pengukur aliran ultrasonikterus tumbuh, didorong oleh investasi air/air limbah, program efisiensi industri, dan preferensi pemasangan yang lebih aman.

Limbah air luar ruanganmasih tinggi di banyak wilayah, sehingga mendorong perusahaan utilitas untuk mengaudit dan mengoptimalkan arus.

Penerapan program kehilangan air-bergerak seiring siklus anggaran, sehingga meningkatkan nilaipengukuran yang cepat dan dapat diterapkanuntuk studi yang ditargetkan.

Perbandingan 5-dimensi: ultrasonik penjepit vs inline

Gunakan desain inline untuk-penagihan tingkat hak asuh. Gunakan penjepit-on untuk mengambil keputusan dengan cepat, mengaudit, dan mengurangi risiko.

Alur implementasi 5-langkah (salin dan adaptasi)

Langkah 1 - Pilih jalur kandidat (studi meja, 1–2 jam).
Buat daftar ukuran pipa, bahan, ketebalan dinding, pelapis, suhu cairan, dan turndown yang diperlukan. Tandai garis dengan garis lurus yang dapat digunakan. Petakan batasan keamanan.

Langkah 2 - Verifikasi akustik (berjalan kaki ke lokasi, 30–60 menit per jalur).
Gunakan pengukur ketebalan dan mode survei lokasi meteran. Periksa sinyal-ke-kebisingan dan cobaV, Z, atau Wjalur sesuai anjuran pabrikan.

Langkah 3 - Pasang dan sejajarkan (sekitar 30 menit per titik).
Bersihkan pipa. Tandai panjang jalur dari kalkulator meteran. Oleskan gel kopling. Sensor tali dengan tekanan merata. Kencangkan secukupnya untuk menahan kesejajaran.

Langkah 4 - Stabilkan data (sekitar 60 menit).
Catat pada resolusi 1 detik selama 10–15 menit, lalu rata-rata 1 menit selama 30+ menit. Perhatikan penyimpangan dengan suhu atau siklus pompa.

Langkah 5 - Validasi dan dokumentasikan (sekitar 30 menit).
Periksa-silang terhadap kurva pompa, penurunan tangki, atau meteran tepercaya. Simpan konfigurasi, foto, dansebagai-ditemukan / sebagai-kirinilai ke CMMS Anda.

Kalkulator ROI sederhana yang dapat Anda gunakan kembali

Sasaran:membenarkan apenjepit ultrasonik pada flow meterpembelian atau penyewaan untuk-studi kehilangan air atau energi.

masukan

C= biaya meteran (atau sewa) + tenaga kerja untuk pemasangan

L= kerugian yang dapat dipulihkan (volume per satuan waktu) akibat kebocoran, katup rusak, atau bias pengukuran

P= harga air, produk, atau energi per satuan volume

T= durasi Anda menyimpan perbaikannya (tahun)

= faktor akurasi (gunakan 0,8 jika Anda mengharapkan ketidakpastian 20%)

Rumus

Penghematan tahunan ≈ × L × P

Periode pengembalian (tahun) ≈ C ÷ ( × L × P)

ROI (tahun-1) ≈ ( × L × P − C) ÷ C

Contoh

C=$7.500 (meteran portabel + tenaga kerja)

L=20,000 m³/tahun hilang karena katup yang rusak, P=$0,50/m³

= 0.8

Penghematan tahunan=0.8 × 20.000 × 0.50 =$8,000

Pembayaran kembali=7,500 8,000 =0,94 tahun

ROI Tahun ke-1=(8.000 − 7.500) ÷ 7,500 =7%, kemudian lebih tinggi pada tahun-tahun berikutnya

Daftar periksa pra-pemasangan (12 item yang mencegah data buruk)

Pipabahan dan linerdikonfirmasi.

Ketebalan dindingdiukur, bukan ditebak.

Diameter dalamdiverifikasi dari gambar ditambah pemeriksaan ketebalan.

Lari lurustersedia (bidik 10D/5D atau lebih baik).

Suhudalam peringkat sensor.

Pipa penuhdi bagian pengukuran; tidak ada sudut yang terisi sebagian.

Tidak ada udara masuk yang kuatuntuk transit-mode waktu.

Gel koplingtersedia dan segar.

Pereda ketegangan kabeldi tempat.

Daya dan I/O(4–20 mA/Modbus/BACnet) dipetakan ke SCADA.

Izin keamanandibersihkan jika bekerja di ketinggian atau di area rahasia.

Metode validasidipilih (kurva, drawdown, meteran sekunder).

Kesalahan lapangan yang harus dihindari (dan cara memperbaikinya)

Menebak ID atau jadwal pipa.Bahkan kesalahan ID kecil pun menggeser aliran volumetrik. Gunakan pengukur ketebalan atau perhitungan berdasarkan dinding yang diukur.

Mengabaikan skala atau liner.Lapisan yang terikat atau penskalaan yang berat dapat mematikan sinyal; pilih lokasi yang lebih bersih atau jalur baru.

Kopling lemah atau keselarasan buruk.Jika SNR rendah, berhenti dan-duduk kembali. Celah udara merusak pengukuran.

Mengukur tepat setelah pompa.Pusaran dan asimetri mendistorsi profil kecepatan; bergerak lebih jauh ke hilir.

Membiarkan penyimpangan suhu tidak terkendali.Pemanasan dapat mengubah waktu; log cukup lama untuk menangkapnya.

Melewatkan dokumentasi.Foto dan konfigurasi yang disimpan membuat pengulangan menjadi cepat dan andal.

Jika penjepit-disesuaikan dengan industri

Air & air limbah (NRW, DMA).Pemasangan cepat di seluruh distrik, tanpa gangguan layanan, ideal untuk-audit top-down dan pemeriksaan konfirmasi sebelum petugas kebocoran mulai bekerja.

Industri proses (kimia, makanan & minuman).Pemeriksaan sementara pada jalur utilitas, loop CIP, dan-sirkuit perpindahan panas tanpa menyentuh lini produk.

Minyak & gas / energi.Air terproduksi, kondensat, dan sirkuit pendingin yang keran air panasnya mahal atau terlarang-.

Bangunan komersial & kampus.Loop air dingin dan air panas untuk-pengoperasian retro dan pengukuran & verifikasi.

Perbandingan unik: penjepit-on vs lima alternatif (tampilan cepat)

Alat yang sebenarnya akan Anda gunakan (dan mengapa alat itu penting)

Pengukur ketebalan dindingdengan probe magnetik - mengonfirmasi ID untuk perhitungan aliran.

Bahan pipa/kalkulator ID(aplikasi seluler) - mengubah jadwal menjadi ID dengan cepat di lapangan.

Pencatat data atau konektor sejarawan- mendapatkan data 1 detik saat startup, 1 menit setelahnya untuk tren bersih.

Kit persiapan permukaan- sabut gosok, pelarut, dan lap untuk meningkatkan daya rekat.

Perlengkapan tali dan rel- menjaga transduser tetap sejajar dan stabil pada diameter besar.

Rencana peluncuran tim{0}}kecil (tiga bulan, realistis)

Bulan 1 - cakupan dan uji coba.Pilih 6–10 baris. Jalankan uji coba dengan penjepit portabel-yang aktif. Validasi dua titik per garis terhadap kurva atau drawdown.

Bulan 2 - perbaiki dan pantau.Ubah dua titik percontohan menjadi instalasi tetap yang manfaatnya jelas (konfirmasi kebocoran, penyetelan pompa). Hubungkan ke SCADA dan atur alarm saat drift.

Bulan 3 - standarisasi.Buat SOP singkat, templat foto, dan konvensi penamaan tag. Latih dua teknisi tambahan untuk menghilangkan-risiko satu orang.

Panduan pengambilan keputusan: kapan harus memilih penjepit-on vs inline

Pilih jepit-jika Anda memerlukan:

Tidak ada shutdown dan hasil yang cepat.

Audit sementara atau bergilir di banyak lini.

Turunkan risiko proyek sebelum mengambil keputusan modal yang lebih besar.

Pekerjaan yang lebih aman di-jalur bertekanan tinggi atau berbahaya.

Pilih inline jika Anda membutuhkan:

Akurasi yang ketat untuk penagihan atau kepatuhan.

Pengukuran gaya hak asuh permanen-dengan kemampuan penelusuran yang terbukti.

Hidraulik yang diketahui dan peluang untuk merancang meteran lari yang tepat.

Integrasi dan tata kelola data (singkat dan jelas)

Protokol:Mulailah dengan4–20 mAke PLC yang ada; menambahkanModbus TCPnanti untuk diagnosis.

Menandai:Gunakan pola seperti Area_Line_PipeSize_Service_Unit.

Keamanan:Perlakukan konfigurasi meteran portabel seperti kredensial; simpan di folder CMMS terbatas.

Penyimpanan:MenyimpanRata-rata 1 menitsetidaknya selama satu tahun untuk mendukung musim; bersihkan mentah 1 detik setelah 30 hari kecuali penyelidikan aktif.

Kualitas data:Tandai kesenjangan, SNR rendah, dan suhu di luar-kisaran sebagai kode kualitas dalam sejarawan.

Cuplikan kasus praktis (fokus NRW, templat yang dapat Anda gunakan kembali)

Penyiapan utilitas berukuran-menengah amemutar program pengukuran sementaralintas zona distrik. Tim menempelkan alat ultrasonik portabel pada batang pohon yang dicurigai selama dua minggu, kemudian dipindahkan ke zona berikutnya. Analisis aliran-malam menyoroti area dengan tekanan stabil namun aliran minimum tinggi. Kru memprioritaskan zona tersebut untuk survei akustik dan manajemen tekanan. Program ini mengurangi kerugian nyata dan nyata, dan membangun alur kerja berulang yang dapat dijalankan perusahaan utilitas setiap kuartal dengan dua teknisi dan satu perangkat portabel.

Apa yang membuatnya berhasil

Daftar periksa singkat dan tetap untuk setiap instalasi.

Konvensi penamaan yang konsisten dan ulasan tren harian.

Validasi cepat terhadap perubahan level tangki selama-musim sepi.

Penyerahan yang jelas dari pengukuran ke tim perbaikan lapangan.

Catatan anggaran pembeli tanyakan terlebih dahulu

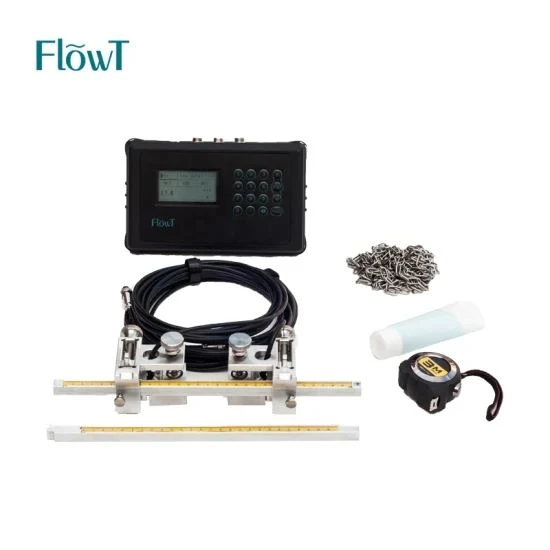

Perangkat keras.Kit penjepit-on portabel mencakup berbagai macam merek, cakupan ukuran pipa, dan fitur. Pemancar-jalur ganda yang diperbaiki dan sensor yang kokoh membutuhkan biaya lebih besar namun memberikan stabilitas yang lebih ketat.

Instal tenaga kerja.Teknisi yang terlatih dapat memasang dan memvalidasi suatu titiksekitar 2 jamketika aksesnya sederhana. Tambahkan waktu untuk perancah, izin kerja panas, atau ruang terbatas.

Sedang berlangsung.Gel, tali pengikat,-verifikasi ulang berkala, dan pemeriksaan permukaan sensor. Tidak ada bagian yang basah untuk diganti. Pembaruan firmware sering kali menambahkan diagnostik tanpa pekerjaan pipa.

Campuran program.Satu meteran portabel mendukung survei di berbagai fasilitas. Pengukur tetap berada di loop kritis Anda. Campuran ini menjaga biaya tetap rendah dan cakupan tetap tinggi.

Siap-untuk-menggunakan template dan daftar periksa

Daftar periksa pra-pemasangan 12-poin (satu halaman)

Bahan pipa, liner, ketebalan dinding, diameter dalam

Panjang lintasan lurus dan gangguan hulu terdekat

Kisaran suhu sekitar dan proses

Kondisi permukaan pipa dan catatan pembersihan

Jalur sensor (V, Z, atau W) dari kalkulator

Kopling gel banyak dan tanggal

Garis dasar SNR dan ambang batas alarm

Kecepatan logger 1 detik (startup) → 1 menit (stabil)

Rencana validasi (kurva, drawdown, sekunder)

Foto posisi pemasangan dan label

Nama tag SCADA dan penskalaannya

Seperti-ditemukan / sebagai-catatan kiri

SOP cepat lima-langkah (kartu lapangan)

Siapkan pipa dan konfirmasi ID.

Tandai jalur, oleskan gel, sejajarkan sensor.

Perhatikan SNR dan sesuaikan tekanan pada tali pengikat.

Catat kondisi stabil dan catat suhu.

Validasi, label, dan dokumentasikan.

Panduan pemecahan masalah (jawaban cepat di situs)

Tidak ada sinyal:Pindah ke bagian yang bersih, tambahkan gel, periksa dudukan kabel, coba jalur lain.

Pembacaan tidak stabil:Tingkatkan lintasan lurus, perlambat laju logging ke siklus rata-rata, periksa aliran dua{0}}fase.

Bias aliran rendah:-mengukur kembali ketebalan dan ID dinding; pastikan kecepatan suara meteran sesuai dengan suhu fluida.

Melayang dengan suhu:Izinkan pemanasan; pertimbangkan kompensasi suhu dalam pengaturan pemancar.

Kesenjangan data di SCADA:Periksa penskalaan dan stempel waktu; verifikasi beban loop 4–20 mA dan alamat node Modbus.

Tiga pola penerapan yang realistis

Survei-pertama:Satu peralatan portabel, dua teknisi, jadwal dua{0}}minggu yang bergulir. Cocok untuk NRW dan lingkar kampus.

Inti hibrida:Satu set kecil meteran tetap pada batang-batang utama; satu meteran portabel untuk pemeriksaan bergilir dan-konfirmasi perbaikan.

Spesifikasi-lalu-beli:Mulailah dengan persewaan pada jalur penting, simpan dokumen, lalu konversikan ke spesifikasi jalur{0}}ganda yang tetap.

Pertanyaan Umum

Seberapa akuratkah penjepit-dalam kehidupan nyata?

Pada cairan bersih dengan hidraulik yang baik, pembacaan penjepit portabel sering kali dilakukan±1–5%. Sistem jalur ganda-dapat diperbaiki±1%dalam proses-yang dirancang dengan baik. Untuk penagihan, pilih aliran inline atau massal.

Berapa lama waktu yang dibutuhkan untuk instalasi biasa?

Rencanasekitar 2 jamper poin untuk teknisi terlatih: verifikasi ID, pasang sensor, stabilkan pembacaan, dan dokumentasikan. Langkah-langkah akses, perancah, dan keselamatan dapat memperluas hal tersebut.

Berapa biayanya dibandingkan dengan meter inline?

Penjepit-pada perangkat keras umumnya lebih murah, dan Anda menghindari keran panas, flensa, dan pekerjaan mematikan. Total biaya proyek biasanyajauh lebih rendahdaripada meteran inline dengan potongan spool dan isolasi.

Bisakah penjepit-menangani cairan kotor atau bergelembung?

Ya, gunakanDopplermode. Akurasinya lebih rendah dibandingkan waktu-transit, namun bagus untuk tren dan pemecahan masalah. Untuk rezim campuran, ujilah kedua mode tersebut selama survei.

Bahan pipa apa yang paling cocok?

Baja karbon dan baja tahan karat adalah hal biasa. PVC dan HDPE dapat digunakan, namun lapisan dan kerak yang tebal dapat mengurangi kekuatan sinyal. Selalu jalankan survei lokasi terlebih dahulu.

Bagaimana cara memvalidasi pembacaan tanpa meteran induk?

Gunakan ates penarikanpada tangki, bandingkan dengankurva pompa, atau-periksa silang dengan meteran hilir yang diketahui. Ambil foto dan simpan semua pengaturan agar dapat diulang.

Seberapa sering saya harus-memverifikasi ulang penjepit-yang sudah terpasang?

Perlakukan itu seperti instrumen penting lainnya: tinjauantren mingguan,-dudukan kembali dan-perbaiki selama pemeliharaan terjadwal, dan-validasi ulang setelah perubahan mekanis di dekatnya.

Bagaimana dengan integrasi dan alarm?

Mulailah dengan4–20 mAke PLC Anda untuk tarif dan total. MenambahkanModbus TCPuntuk diagnostik seperti SNR, suhu, dan bit alarm. Atur alarm pada SNR rendah dan penyimpangan suhu tinggi.

Ringkasan dan apa yang harus dilakukan selanjutnya

A penjepit ultrasonik pada flow metermemberi Anda angka yang kredibel dengan cepat, tanpa memotong pipa atau menghentikan produksi. Gunakan untuk menjalankan audit, menyempurnakan sistem, dan mengonfirmasi perbaikan sebelum Anda berkomitmen pada perangkat keras inline. Ikutialur lima-langkah, hormati hidrolika, dan dokumentasikan pekerjaan Anda. Jika Anda menginginkan langkah selanjutnya yang jelas, pilih dua jalur percontohan, jalankan studi-minggu, dan masukkan hasilnya ke dalam kalkulator ROI Anda. Rencana itu kecil, konkrit, dan mudah diulang. Bila Anda menginginkan kecepatan, keamanan, dan data yang solid, apenjepit ultrasonik pada flow meteradalah langkah pertama yang cerdas.
