Akurasi Pengukur Aliran Ultrasonik dan Peningkatan Koreksi Laju Aliran

Jika Anda pernah menghabiskan waktu bersamapengukur aliran ultrasonik, Anda sudah tahu maksudnya: non-invasif, tidak ada bagian yang bergerak, dapat digunakan pada hampir semua hal. Dan lihat, itu sebagian besar benar. Tapi percakapan akurasinya? Di situlah segalanya menjadi menarik-dan terkadang membuat frustrasi. Karena pengukur ultrasonik yang akurat di laboratorium dapat berperilaku sangat berbeda ketika Anda memasangnya ke pipa nyata dengan siku, perubahan suhu, dan apa pun yang terjadi dalam proses Anda.

Hal ini tidak dimaksudkan untuk menakut-nakuti Anda terhadap teknologi. Pengukur ultrasonik tetap menjadi salah satu pilihan terbaik untuk banyak aplikasi. Intinya adalah memahami apa yang memengaruhi keakuratannya dan-yang lebih penting-apa yang sebenarnya dapat Anda lakukan untuk mengatasinya.

Pengukur aliran ultrasonik-waktu transit bekerja dengan mengirimkan pulsa akustik antara dua transduser-satu hulu, satu hilir. Denyut nadi yang bergerak mengikuti arus datang sedikit lebih cepat daripada denyut yang melawannya. Perbedaan waktu tersebut, yang kita bicarakan dalam nanodetik, diubah menjadi kecepatan aliran.

Cukup sederhana di atas kertas. Masalahnya dimulai ketika Anda menyadari bahwa pengukuran kecepatan terjadi di sepanjang satu jalur (atau mungkin beberapa jalur dalam meter yang lebih bagus), namun yang sebenarnya Anda pedulikan adalahrata-ratakecepatan di seluruh-penampang pipa. Fluida tidak bergerak dengan kecepatan yang sama ke semua tempat. Lebih lambat di dekat tembok, lebih cepat di tengah. Hubungan antara apa yang dilihat meteran dan apa yang sebenarnya terjadi bergantung pada sesuatu yang disebut profil kecepatan-dan profil tersebut berubah seiring dengan bilangan Reynolds, kekasaran pipa, gangguan di hulu, dan sejumlah faktor lainnya.

Mari kita berterus terang mengenai sumber utama kesalahan.

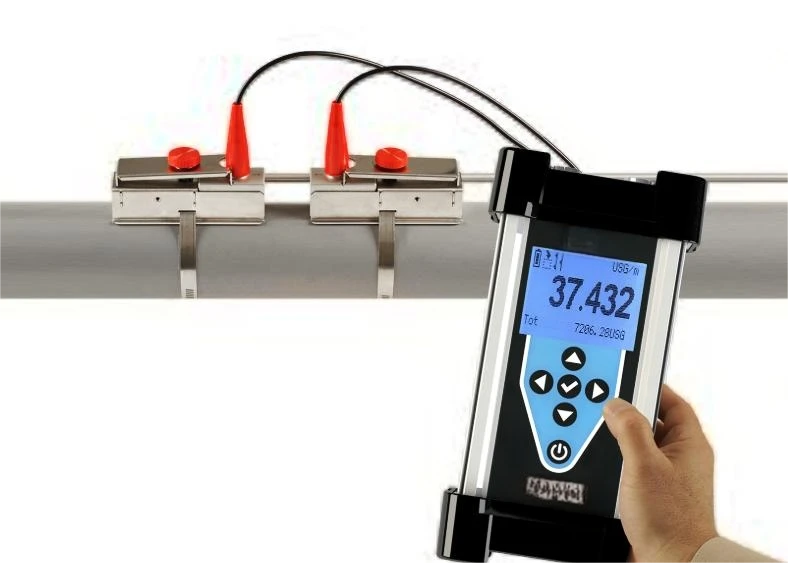

Ultrasonic Flow Meter Accuracy

Letakkan siku di bagian atas meteran Anda dan Anda baru saja menciptakan aliran asimetris. Distribusi kecepatan menjadi miring, mungkin berputar-putar, dan pengukuran-jalur tunggal Anda kini mewakili... apa sebenarnya? Penelitian telah menunjukkan kesalahan hingga 15% berasal dari gangguan hulu saja jika Anda tidak memperhitungkannya. Multi-pengukur jalur sangat membantu-pengukur ini mengambil sampel kecepatan di beberapa titik sepanjang diameter pipa dan menggunakan rata-rata tertimbang-tetapi ini bukan keajaiban. Profil yang sangat terganggu masih dapat membuat mereka tersandung.

Inilah sesuatu yang membuat orang lengah. Bentuk profil kecepatan Anda tidak tetap-namun berubah seiring dengan bilangan Reynolds. Pada arus rendah (rezim laminar, Re di bawah sekitar 2300), Anda mendapatkan profil parabola. Kecepatan pusat mungkin dua kali rata-rata. Pada aliran tinggi (turbulen, Re di atas 4000), profilnya menjadi sangat rata; kecepatan pusat mungkin 1,1 hingga 1,2 kali rata-rata.

Apa artinya ini secara praktis? Faktor koreksi yang diterapkan meteran Anda pada satu laju aliran mungkin salah pada laju aliran lainnya. Sebagian besar produsen memberikan sejumlah kompensasi, namun asumsi di baliknya mungkin tidak sesuai dengan kondisi Anda yang sebenarnya.

Profil kecepatan-hukum pangkat telah digunakan untuk memodelkan hal ini selama beberapa dekade. Karya Nikuradse dari tahun 1930-an-ya, karya lama itu-masih menjadi dasar bagi banyak algoritme koreksi. Profilnya mengikuti persamaan u/u_max=(1 - r/R)^(1/n), di mana n bervariasi dengan bilangan Reynolds. Ketika n berada di sekitar 7, Anda melihat profil turbulen yang cukup datar. Ketika n turun menuju 4, segalanya menjadi lebih jelas. Faktor koreksi untuk jalur garis tengah tunggal dapat berkisar dari 0,75 hingga 0,95 tergantung pada kondisi.

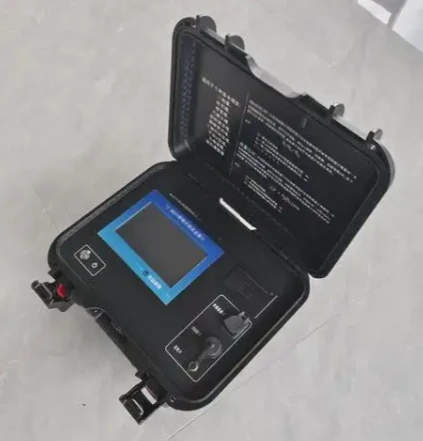

Ultrasonic Flow Meter Accuracy

Pipa yang kasar membuat profil menjadi lebih rata. Pipa halus yang baru versus pipa lama yang terkorosi dapat menyebabkan perbedaan pembacaan sebesar 0,5 hingga 1% seiring berjalannya waktu-dan Anda mungkin tidak akan menyadarinya sampai Anda bertanya-tanya mengapa meteran Anda melayang.

Hal ini layak mendapat bagian tersendiri karena suhu mempengaruhi pengukuran ultrasonik dengan cara yang tidak langsung terlihat.

Pertama, kecepatan suara dalam cairan Anda berubah seiring suhu. Di dalam air, kecepatan suara meningkat sekitar 2,4 m/s untuk setiap kenaikan derajat Celsius. Perhitungan waktu transit meteran mengasumsikan kecepatan suara tertentu; salah dan alur pembacaan Anda bergeser. Pengukur modern dilengkapi sensor suhu dan algoritme kompensasi, dan algoritme yang baik dapat mengurangi kesalahan yang disebabkan oleh suhu dari 1,5% menjadi sekitar 0,2%. Tapi unit yang lebih murah dengan kompensasi yang buruk? Mereka akan mengembara.

Kedua-dan yang ini tidak kentara-transduser itu sendiri mengubah karakteristiknya seiring suhu. Respon elektromekanisnya berubah. Waktu kapan mereka benar-benar menembak versus kapan mereka mengklaim api melayang. Jika transduser hulu dan hilir Anda tidak cocok secara sempurna (dan tidak pernah cocok, bahkan dari batch produksi yang sama), Anda akan mendapatkan bias yang bervariasi menurut suhu. Beberapa makalah melaporkan penyimpangan waktu transduser dalam urutan pikodetik per derajat, yang terdengar sepele sampai Anda ingat bahwa Anda sedang mengukur perbedaan skala nanodetik.

Ketiga, pipa itu sendiri mengembang dan berkontraksi. Perubahan panjang jalur. Biasanya efeknya kecil, tetapi terakumulasi dengan yang lainnya.

Baiklah, cukup masalahnya. Apa yang bisa kamu lakukan?

Dapatkan Instalasi Anda dengan Benar

Jawaban yang membosankan, tapi paling berdampak. Aliran pipa lurus itu penting. Aturan praktis yang lama adalah 10-20 diameter pipa di hulu meter, 5 di hilir. Hal ini masuk akal untuk-pengukur jalur tunggal; desain multi-jalur lebih mudah ditoleransi namun tetap mendapat manfaat dari aliran yang bersih. Jika Anda tidak dapat mencapai jalur lurus yang baik, pengkondisi aliran dapat membantu-bundelan tabung, pelat berlubang, perangkat jenis baling-baling. Mereka memotong profil yang terganggu dan memberinya kesempatan untuk mengatur ulang.

Pada 2 diameter pipa di bagian hilir akibat gangguan, sebuah penelitian menemukan bahwa pengukur ultrasonik dapat meleset sebesar 15% dengan ketidakpastian 21%. Dengan diameter 10, itu menyusut drastis. Dengan diameter 50, pada dasarnya Anda berada pada kondisi ideal. Sebagian besar instalasi sebenarnya berada di antara keduanya, sehingga pertanyaan praktisnya menjadi: seberapa besar kesalahan yang dapat Anda toleransi, dan berapa banyak panjang pipa yang dapat Anda alokasikan?

Terapkan Faktor Koreksi dengan Benar

Jika Anda mengetahui bilangan Reynolds aliran Anda (dan Anda dapat menghitungnya dari kecepatan, diameter pipa, dan viskositas kinematik), Anda dapat menerapkan faktor koreksi profil. Untuk lintasan diametral tunggal, faktor koreksi K menghubungkan-kecepatan rata-rata lintasan dengan-penampang-kecepatan rata-rata. K bervariasi dari mungkin 0,75 pada aliran laminar hingga sekitar 0,94 pada aliran turbulen berkembang penuh.

Beberapa pengukur baru melakukan hal ini secara otomatis menggunakan-algoritme bawaan. Yang lain memberi Anda akses untuk menyesuaikan faktor secara manual. Yang lain lagi mengasumsikan nilai tetap yang "cukup dekat" untuk rentang operasi yang diharapkan. Ketahui tipe yang Anda miliki.

Untuk aliran terganggu yang profilnya asimetris, pengganda-koreksi bias telah dikembangkan. Hal ini bergantung pada jenis gangguan (siku tunggal, siku ganda di luar-bidang-, katup, dll.) dan jarak dari gangguan tersebut. Ini tidak sempurna-hal ini didasarkan pada data eksperimen rata-rata-tetapi menerapkannya tidak berarti mengabaikan masalah.

Konfigurasi-Beberapa Jalur

Beralih dari satu jalur ultrasonik ke empat atau lima jalur secara dramatis meningkatkan akurasi dalam kondisi nyata. Jalur diposisikan pada jarak tertentu dari pusat pipa, diberi bobot berdasarkan skema integrasi (kuadratur Gaussian dan metode serupa) yang memperkirakan rata-rata penampang-yang sebenarnya.

British Gas mengusulkan geometri 4-jalur pada masa lalu yang kemudian diadopsi secara luas dalam aplikasi transfer hak asuh. Ini mencapai akurasi sebesar 0,2% dari aliran sebenarnya, apa pun orientasi profilnya-setidaknya ketika profil mengikuti pola yang diharapkan. Bandingkan dengan pengukur jalur tunggal yang mungkin berayun 1,4% hanya dengan memutar bidang pengukuran relatif terhadap gangguan. Perbedaan besar untuk pengukuran fiskal.

Pengukur-multi jalur juga menyediakan-diagnostik bawaan. Anda dapat membandingkan kecepatan dari jalur yang berbeda. Jika kecepatan jalur tidak sesuai dengan rasio yang diharapkan, ada yang salah dengan profil aliran, dan Anda perlu menyelidikinya.

Kompensasi Suhu Dilakukan dengan Benar

Jangan mengandalkan satu sensor suhu yang jauh dari titik pengukuran. Ukur suhu pada atau di dekat transduser. Gunakan suhu terukur untuk menghitung kecepatan suara jika pengukur Anda tidak melakukannya secara otomatis. Untuk cairan dengan sifat yang diketahui, terdapat tabel; untuk cairan khusus, Anda mungkin memerlukan data karakterisasi.

Untuk aplikasi{0}}presisi tinggi, kompensasi transduser lebih berperan. Pendekatan ini melibatkan pengukuran periode osilasi sinyal yang diterima dan menggunakan periode dan suhu sebagai masukan ke algoritma kompensasi linier dua-titik. Memang kedengarannya rumit, namun produsen IC telah mulai membangunnya menjadi chip konverter waktu-untuk-digital.

Jepit-Tentang Masalah Tertentu

Penjepit-pada meter menambah lapisan kerumitan lainnya: dinding pipa. Suara merambat melalui dinding, dibiaskan pada antarmuka, dan menerima penundaan. Pengukuran ketebalan dinding yang akurat sangat penting-gunakan pengukur ketebalan terpisah, tegak lurus terhadap permukaan, dengan gel kopling. Endapan korosi atau kerak merusak ketebalan dinding dan diameter bagian dalam. Sebuah studi tahun 2016 yang menguji sembilan penjepit portabel-pada meter menemukan kesalahan rata-rata dari -12,8% hingga +1.2%, dengan sebagian besar meremehkan aliran. Delapan dari sembilan meter terbaca rendah.

Perbedaan waktu transit yang ingin Anda ukur mungkin mencapai puluhan nanodetik. Mengekstraksinya dari sinyal bising memerlukan algoritma yang baik.

Deteksi-persimpangan nol adalah metode tradisional: temukan di mana bentuk gelombang yang diterima melintasi amplitudo nol, gunakan waktu tersebut. Sederhana dan cepat, namun sensitif terhadap kebisingan dan variasi amplitudo.

Korelasi{0}}silang menawarkan kekebalan kebisingan yang lebih baik. Ini membandingkan seluruh bentuk gelombang hulu dan hilir, menemukan pergeseran waktu yang memaksimalkan korelasinya. Perhitungannya lebih berat, tetapi FPGA sekarang dapat menanganinya dengan mudah. Beberapa implementasi mencapai resolusi sub-nanodetik.

Baru-baru ini, pendekatan pembelajaran mendalam telah menjanjikan estimasi laju aliran dalam kondisi yang kompleks. Melatih jaringan saraf pada-bidang aliran simulasi CFD dan tanda ultrasoniknya yang sesuai; biarkan ia mempelajari pola-pola yang mungkin terlewatkan oleh manusia. Masih bersifat eksperimental dalam produk komersial, namun makalah akademisnya cukup menggembirakan.

Ultrasonic Flow Meter Accuracy

Kalibrasi pabrik menggunakan kondisi ideal: pipa lurus panjang, aliran stabil, cairan diketahui, suhu terkontrol. Instalasi Anda tidak memiliki semua ini. Hal ini tidak membuat kalibrasi menjadi sia-sia, namun hal ini berarti akurasi yang dinyatakan (seringkali ±0,5% hingga ±1% pembacaan) mewakili-kinerja kasus terbaik.

Kali{0}}kalibrasi atau verifikasi di tempat terhadap pengukur referensi membantu menentukan kinerja-dunia nyata. Pengukur Coriolis bisa menjadi referensi yang sangat baik jika Anda dapat memasangnya; mereka kebal terhadap sebagian besar efek profil yang mengganggu ultrasonik. Beberapa operasi menggunakan pengukur ultrasonik utama dengan akurasi yang jauh lebih tinggi (lebih banyak jalur, pemrosesan lebih baik) untuk memeriksa unit pekerja keras.

Kalibrasi pada berbagai laju aliran di seluruh rentang pengoperasian yang diharapkan sepadan dengan usaha yang dilakukan. Pengukur mungkin tepat-pada kapasitas 50% namun melayang pada 10% atau 90%. Dapatkan poin data, sesuaikan kurva koreksi jika diperlukan.

Jujur saja: terkadang teknologi meteran yang berbeda lebih masuk akal. Jika Anda membutuhkan akurasi 0,1% dan mampu membayar biayanya, meteran Coriolis adalah pemenangnya. Mereka mengukur aliran massa secara langsung, mengabaikan profil kecepatan, dan sebagian besar tidak terpengaruh oleh suhu. Sisi buruknya adalah harga, ukuran, dan penurunan tekanan-tetapi untuk pengalihan hak asuh atas produk-yang bernilai tinggi, mereka membayar sendiri.

Untuk cairan konduktif dengan aliran yang sangat terganggu, flowmeter magnetik mungkin mengungguli ultrasonik. Mereka tidak sensitif terhadap bentuk profil selama profilnya simetris (yang dapat mengganggu siku dan katup, tetapi tidak terlalu parah dibandingkan dengan ultrasonik).

Namun untuk pipa besar, aplikasi gas, instalasi retrofit yang tidak dapat memotong pipa, atau situasi ketika penurunan tekanan tidak dapat diterima-ultrasonik sering kali tetap menjadi satu-satunya pilihan praktis. Ketahui keterbatasan mereka dan atasi keterbatasan tersebut.

Akurasi pengukur aliran ultrasonik di dunia nyata bergantung pada pemahaman kesenjangan antara kondisi laboratorium dan instalasi Anda yang sebenarnya. Efek profil kecepatan, variasi suhu, karakteristik transduser, kondisi pipa-semuanya berkontribusi. Akurasi yang dinyatakan sebesar ±1% mungkin menjadi ±3% atau lebih buruk jika Anda mengabaikan faktor-faktor ini.

Kabar baiknya: sebagian besar masalah ini sudah diketahui solusinya atau setidaknya sudah diketahui solusinya. Praktik pemasangan yang tepat, faktor koreksi yang sesuai, kompensasi suhu yang baik, desain multi-jalur jika anggaran memungkinkan, dan kalibrasi realistis dalam kondisi aktual dapat membawa-kinerja dunia nyata mendekati batas teoritis.

Jangan percaya begitu saja pada lembar spesifikasi. Pahami apa yang memengaruhi meteran Anda, ukur semampu Anda, perbaiki apa yang Anda ketahui, dan pertahankan margin ketidakpastian yang sesuai untuk apa yang masih belum diketahui. Itu bukan pesimisme-itu metrologi.

Dan jika seseorang bertanya apakah meteran ultrasonik Anda akurat, jawaban jujurnya adalah: tergantung. Tapi sekarang Anda tahu tentang apa.
