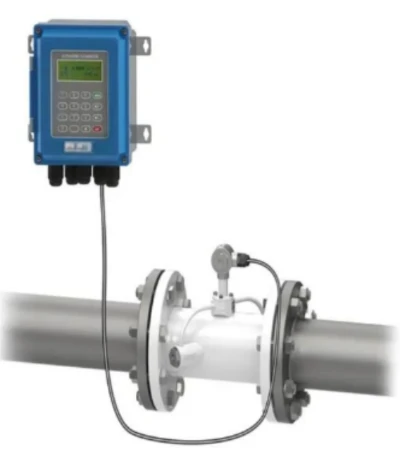

Di dalampengukuran aliran ultrasonik, data kecepatan fluida diperoleh dari karakteristik perambatan gelombang akustik yang merambat melalui medium-baik cair maupun gas yang terkurung dalam bagian pipa. Prinsip pengukur aliran ultrasonik pada dasarnya bergantung pada pengukuran variasi waktu transit atau pergeseran frekuensi yang terjadi ketika gelombang suara berinteraksi dengan fluida bergerak. Pembuatan sinyal, kualitas transmisi, dan penerimaan gema secara kolektif menentukan apakah perangkat memberikan pembacaan volumetrik yang akurat atau menimbulkan kesalahan sistematis ke dalam rantai pengukuran.
Deteksi Waktu Transit dan Tantangan Pemrosesan Sinyal
Metode waktu transit tetap menjadi pendekatan dominan dalam desain flowmeter ultrasonik modern. Ketika praktisi pertama kali menemukan teknologi ini, mereka sering meremehkan betapa pentingnya backend pemrosesan sinyal. Sinyal gema mentah dari transduser piezoelektrik tidak sampai dalam bentuk sinusoidal yang bersih-sinyal tersebut membawa kebisingan, variasi amplitudo, dan distorsi fase yang harus ditangani sebelum penghitungan aliran yang berarti dapat dilakukan.
Pada tahun 1981, Sanderson dan Hemp menerbitkan karya dasar tentang metodologi deteksi sinyal untuk pengukur aliran ultrasonik waktu transit. Kontribusi mereka membedakan antara teknik pemrosesan domain-waktu dan domain frekuensi-. Metode-domain waktu biasanya menggunakan-transmisi pulsa tunggal dan melacak fitur bentuk gelombang tertentu-biasanya titik perpotongan nol-atau pemicu ambang batas. Pendekatan domain{11}}frekuensi justru menguji konten spektral. Masing-masing memiliki pengorbanan yang tidak akan terlihat jelas sampai Anda menyelesaikan instalasi lapangan yang sebenarnya.
Hubungan antara periode pulsa ultrasonik dan kecepatan suara, dikombinasikan dengan skala panjang gelombang dengan kecepatan akustik, menentukan strategi pemrosesan mana yang masuk akal secara praktis. Dalam skema waktu-pulsa tunggal, meteran mengirimkan semburan, menunggu penerimaan, lalu memperkirakan waktu kedatangan. Secara teori cukup sederhana. Kenyataannya melibatkan pengidentifikasian bagian mana dari bentuk gelombang yang diterima yang sesuai dengan waktu transit yang "benar"-dan di sinilah-deteksi titik persilangan mulai terlihat.
Nol-Metode Persilangan dan Keterbatasan Praktisnya
Deteksi-persimpangan nol menetapkan ambang tegangan; ketika sinyal gema melebihi level ini, sistem akan memicu pengaturan waktu dan selanjutnya mengukur momen ketika bentuk gelombang melewati nol. Pendekatan ini telah menjadi praktik standar selama beberapa dekade. Tegangan ambang batas menetapkan referensi yang digunakan untuk membandingkan bentuk gelombang yang diterima, dengan titik persilangan nol pertama setelah pelanggaran ambang batas menandai peristiwa "berhenti" untuk rangkaian pengaturan waktu.

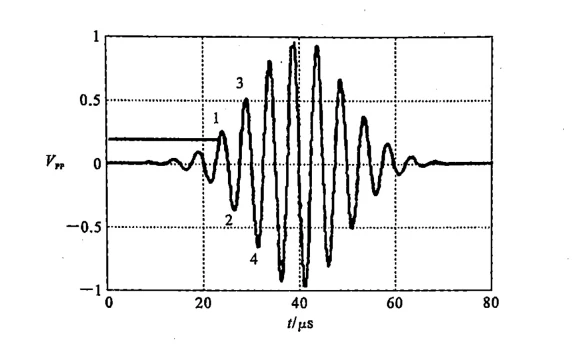

Fenomena ini diilustrasikan dalam sebagian besar diagram literatur teknis-selubung gema yang berosilasi dengan puncak bernomor (berlabel 1, 2, 3, 4) merupakan potensi perlintasan nol-. Pemilihan zero-crossing mana yang akan digunakan tidak sembarangan. Anda perlu mendemonstrasikan keterulangan pengukuran Anda, namun fluktuasi amplitudo sinyal dapat menyebabkan pergeseran puncak pertama yang melebihi ambang batas, yang menyebabkan fenomena "pelompatan siklus" yang mengkhawatirkan-waktu propagasi terukur melewatkan satu siklus gelombang penuh.
Beberapa titik persimpangan nol-dapat dilacak untuk meningkatkan ketahanan. Beberapa instrumen mengidentifikasi beberapa persilangan dan menggunakan pemeriksaan konsistensi untuk menolak outlier. Hal ini menambah overhead komputasi namun secara signifikan mengurangi kerentanan terhadap kesalahan pengaturan waktu yang disebabkan oleh amplitudo.
Ituprinsip kerja pengukur aliran ultrasonikmenjadi jauh lebih rumit ketika berhadapan dengan aplikasi gas dibandingkan cairan. Gas memiliki impedansi akustik sekitar tiga kali lipat lebih rendah dibandingkan dengan media cair. Redaman sinyal sangat parah. Jika transduser berpasangan cair mungkin menerima gema tingkat milivolt-yang memerlukan amplifikasi sederhana, pengukuran gas sering kali memerlukan penguatan melebihi 60dB hanya untuk mengatasi pulsa yang diterima dari kebisingan latar belakang.
Pengukuran Aliran Gas: Binatang yang Benar-Benar Berbeda
Mengukur aliran gas dengan teknologi waktu transit-ultrasonik menghadirkan tantangan yang tidak dihadapi oleh aplikasi cairan. Kopling akustik antara transduser dan medium terdegradasi secara substansial dengan media gas. Kecepatan suara dalam gas sangat bervariasi tergantung komposisi, tekanan, dan suhu-jauh lebih besar dibandingkan dalam cairan yang variasinya mungkin hanya beberapa persen.
Pertimbangkan apa yang terjadi dalam jaringan distribusi gas. Pipa yang sama, perangkat keras pengukur ultrasonik yang sama, tetapi tekanan berfluktuasi sesuai permintaan. Setiap perubahan tekanan mengubah impedansi akustik, menggeser amplitudo sinyal yang diterima, berpotensi menyebabkan sistem pengaturan waktu berbasis ambang batas terhubung ke titik persimpangan nol-yang berbeda. Pembacaan aliran yang dihasilkan menyimpang meskipun keluaran volumetrik sebenarnya tetap konstan.
Turbulensi menambah masalah ini. Pada bilangan Reynolds yang lebih tinggi, profil kecepatan menjadi semakin tidak-seragam di seluruh penampang-pipa. Perbedaan waktu transit yang diukur oleh meteran ultrasonik mewakili suatu jalur-kecepatan rata-rata-bukan kecepatan rata-rata sebenarnya yang akan Anda peroleh dengan mengintegrasikan seluruh area aliran. Faktor koreksi (kompensasi profil) menyebabkan perbedaan ini, namun faktor ini mengasumsikan-kondisi aliran yang berperilaku relatif baik. Jika terjadi gangguan saluran masuk asimetris atau pusaran, maka faktor koreksi tersebut menjadi kurang dapat diandalkan.
Sirkuit-kontrol penguatan otomatis-AGC berupaya menormalkan amplitudo gema terlepas dari seberapa besar pelemahan sinyal selama propagasi. Jika tahapan AGC instrumen berfungsi dengan baik, variasi amplitudo dari-pergeseran jalur yang disebabkan oleh aliran, perubahan properti akustik-terkait suhu, atau degradasi transduser bertahap tidak merusak waktu penyeberangan nol-. Namun, AGC memperkenalkan artefak waktunya sendiri jika tidak diterapkan dengan hati-hati. Pergeseran fase melalui loop kontrol penguatan dapat menyamar sebagai perbedaan waktu transit.
Merancang elektronik sekunder dalam pengukur aliran ultrasonik gas melibatkan penyeimbangan sinyal-ke-kebisingan dengan kebutuhan akan pengaturan waktu yang stabil dan berulang. Salah satu konfigurasi populer menggunakan kombinasi AGC digital (diimplementasikan dalam firmware) bersama tahapan AGC analog menggunakan komponen seperti penguat penguatan-variabel AD8367. Pendekatan hybrid memperluas rentang dinamis sekaligus menjaga distorsi dalam batas yang dapat diterima.
Faktor Lingkungan dan Efek Tepi
Faktor apa pun yang menyebabkan hilangnya sinyal mempengaruhi kualitas pengukuran. Kecepatan aliran yang lebih tinggi berarti defleksi jalur akustik yang lebih panjang karena konveksi-berkas suara tidak merambat lurus melintasi pipa tetapi mengikuti lintasan melengkung. Pipa berdiameter-kecil menunjukkan efek lapisan batas yang nyata di mana kedekatan dinding mengubah gradien kecepatan lokal.
Efek tepi dari dinding tabung pengukuran menimbulkan komplikasi tambahan pada desain flowmeter waktu transit ultrasonik.{0}} Gelombang bunyi yang berinteraksi dengan batas saluran mengalami pembiasan dan pemantulan sebagian. Pada pipa sempit, interaksi batas ini mendominasi karakter sinyal yang diterima. Lebar pancaran akustik relatif terhadap diameter pipa penting; balok yang lebih lebar "melihat" lebih banyak pengaruh dinding.
Aliran gas yang kaya CO₂-menghadirkan tantangan khusus. Karbon dioksida menyerap energi akustik pada frekuensi tertentu jauh lebih agresif dibandingkan udara atau gas alam. Kandungan CO₂ yang tinggi melemahkan amplitudo sinyal, berpotensi di bawah ambang batas deteksi. Kebisingan lingkungan-baik dari pengatur tekanan di bagian hulu, katup kavitasi, atau sumber getaran eksternal-menyuntikkan sinyal palsu yang dapat memicu penyeberangan ambang batas yang salah.
Mencapai frekuensi pengukuran di atas 20kHz sering kali diperlukan untuk mendapatkan sinyal yang memadai-untuk-margin kebisingan di lingkungan industri yang bising. Frekuensi yang lebih rendah merambat lebih jauh tetapi lebih rentan terhadap interferensi akustik sekitar. Frekuensi yang lebih tinggi melemahkan gas lebih cepat namun menawarkan kekebalan yang lebih baik terhadap-kebisingan pembangkit listrik berfrekuensi rendah.
Mengapa Kualitas Bentuk Gelombang Lebih Penting dari yang Anda Pikirkan
Ketidakstabilan bentuk sinyal masih menjadi sumber kesalahan pengukuran yang kurang dihargai dalam pengukuran aliran ultrasonik. Gema tidak mempertahankan profil yang identik dari satu pengukuran ke pengukuran berikutnya. Perputaran suhu menggeser frekuensi resonansi transduser. Deposit pada port akustik mengubah pencocokan impedansi. Korosi dinding pipa mengubah karakteristik refleksi batas.
Saat bentuk gelombang gema melayang, skema deteksi berbasis ambang batas akan merespons secara berbeda terhadap setiap rangkaian pulsa. Apa yang berjalan sempurna pada saat commissioning dapat menimbulkan bias sistematis setelah beberapa tahun beroperasi. Teknik-korelasi silang-di mana bentuk gelombang yang diterima dibandingkan dengan referensi yang disimpan-menawarkan kekebalan yang lebih baik terhadap variasi bentuk namun memerlukan lebih banyak sumber daya komputasi dan pengelolaan sinyal referensi yang cermat.
Jalur propagasinya sendiri tidak tetap secara geometris. Pembiasan akibat gradien kecepatan (geser antara aliran inti yang lebih cepat dan lapisan batas yang lebih lambat) membelokkan berkas akustik. Dalam desain meteran multijalur, efek ini muncul sebagai pembacaan kecepatan yang bergantung pada jalur yang tidak cukup rata-rata terhadap kecepatan curah yang diharapkan.
Pertimbangan Praktis untuk Transit yang Akurat-Pengukuran Waktu
Untuk mendapatkan pengukuran perbedaan waktu transit{0}}yang andal memerlukan perhatian pada beberapa detail instrumentasi. Resolusi waktu harus jauh melebihi perbedaan waktu-transit yang diharapkan. Untuk aliran gas berkecepatan rendah-, Δt mungkin hanya beberapa nanodetik-memerlukan digitalisasi waktu kelas pikodetik-. Chip TDC (pengonversi waktu-ke-digital) dari produsen seperti ams mencapai resolusi 90ps, memungkinkan pengukuran perbedaan transit yang disebabkan oleh aliran bahkan dalam kondisi yang menantang.
Kompensasi suhu tidak-dapat dinegosiasikan. Kecepatan suara dalam medium dan karakteristik transduser berubah seiring suhu. Instrumen tanpa kompensasi menunjukkan korelasi antara perubahan suhu dan pembacaan aliran nyata yang tidak ada hubungannya dengan perubahan keluaran sebenarnya.
Prinsip pengukur aliran ultrasonik deteksi titik nol pada akhirnya bergantung pada penentuan ambang batas yang stabil, karakteristik kedatangan bentuk gelombang yang konsisten, dan kontrol penguatan yang dirancang dengan benar. Elemen-elemen ini berinteraksi dengan cara yang tidak selalu intuitif. Penguat yang "lebih baik" tidak selalu berarti pengukuran aliran yang lebih baik jika respons fasa bergeser seiring dengan pengaturan penguatan.
Tempat Transit-Teknologi Waktu Lebih Unggul-dan Tempat Kesulitannya
Cairan-fasa tunggal yang bersih dengan komposisi stabil mewakili kondisi ideal untuk pengukur aliran ultrasonik-waktu transit. Aplikasi transfer tahanan dalam jaringan pipa gas alam sangat bergantung pada pengukur ultrasonik multipath karena-bila dipasang dan dikalibrasi dengan benar-pengukur tersebut memberikan akurasi yang menyaingi atau melampaui pengukur turbin tanpa beban pemeliharaan pada bagian yang bergerak.
Sebaliknya, aliran gas kotor dengan cairan yang masuk, komposisi yang berubah dengan cepat, atau muatan partikulat yang signifikan mendorong batas-batas teknologi. Hamburan sinyal dari material yang tersuspensi dapat membanjiri gema jalur langsung dengan pantulan yang tersebar. Pengukur ultrasonik berbasis Doppler-menangani kondisi seperti itu dengan lebih baik, meskipun akurasinya berkurang.
Kesimpulan bagi praktisi: pahami kondisi proses Anda sebelum menentukan pengukuran aliran ultrasonik. Ituprinsip pengukur aliran ultrasonikpengoperasiannya terdengar mudah-mengukur waktu transit, menghitung kecepatan-tetapi untuk memberikan hasil yang dapat dipercaya dalam kondisi pengoperasian nyata memerlukan penyesuaian arsitektur instrumentasi dengan permintaan aplikasi.
Evolusi Pemrosesan Sinyal dan Arah Masa Depan
Pengukur aliran gas ultrasonik kontemporer semakin memanfaatkan teknik pemrosesan sinyal digital yang secara komputasi sulit dilakukan satu dekade lalu. Penentuan penerbangan-waktu-berbasis korelasi, algoritme pemfilteran adaptif, dan penyesuaian bentuk gelombang-berbasis model, semuanya menawarkan potensi peningkatan dibandingkan pendekatan ambang batas/zero-lintas sederhana.
Integrasi algoritme ini ke dalam-solusi chip-tunggal yang menggabungkan driver transduser, antarmuka-analog, ADC, dan pemrosesan digital dalam perangkat monolitik-telah mengurangi kompleksitas implementasi sekaligus meningkatkan kinerja. Produsen seperti Texas Instruments dan Maxim kini menawarkan-IC penginderaan ultrasonik khusus aplikasi dengan-waktu-terintegrasi untuk-penghitungan korelasi dan konversi digital.
Bagi pengguna akhir, hal ini berarti pengukur dapat mempertahankan kalibrasi dengan lebih baik dari waktu ke waktu, menolak interferensi dengan lebih efektif, dan memberikan informasi diagnostik yang mengungkapkan ketika kondisi proses melampaui batas akurasi pengukuran. Yang mendasarprinsip pengukur aliran ultrasonikbelum berubah, namun cara penerapan prinsip tersebut terus mengalami kemajuan.
Akurasi pengukuran dalam aplikasi aliran ultrasonik pada akhirnya mencerminkan kehati-hatian dalam mencocokkan arsitektur pemrosesan sinyal dengan kondisi pengoperasian fisik. Deteksi waktu-transit tetap dominan, namun elektronik dan algoritme pendukung menentukan apakah presisi teoritis dapat diterjemahkan menjadi keandalan praktis.
