Simbol Pengukur Aliran Ultrasonik pada P&ID: Tag & Catatan

Hal pertama yang perlu diketahui tentang simbol pengukur aliran ultrasonik pada P&ID adalah bahwa gambarnya jarang memberi tahu Anda bahwa pengukur tersebut ultrasonik sama sekali. Yang biasa Anda lihat adalah gelembung instrumen aliran dengan tag seperti FE, FT, atau FIT. Teknologi, jenis instalasi, dan pengkabelan semuanya berada di tempat lain - dalam legenda, indeks instrumen, lembar data, dan garis sinyal di sekitar gelembung.

Kesenjangan itulah yang menyebabkan sebagian besar kesalahan pembacaan P&ID terjadi. Selama peninjauan EPC pada umumnya, pembeli dapat melihatnyapengukur aliran ultrasoniktag, perlakukan itu sebagai pemancar aliran umum, dan pesan perangkat keras yang salah. Membaca simbol dengan benar berarti menggabungkan gelembung, huruf tag, garis sinyal, catatan gambar, dan dokumen pendukung - serta mengetahui mana yang harus dipercaya ketika ada perbedaan pendapat.

Apa sebenarnya yang diwakili oleh simbol pengukur aliran ultrasonik?

Pada P&ID, pengukur aliran ultrasonik digambarkan sebagai instrumen aliran yang diikatkan pada garis proses: gelembung di atau di samping pipa dengan label dan nomor loop.Pengukur aliran ultrasonik mengukur alirandengan mengirimkan pulsa suara melalui fluida dan mengatur waktunya, namun prinsip kerja tersebut hampir tidak pernah muncul dalam simbol itu sendiri. Gelembung tersebut mengkomunikasikan fungsi, bukan teknologi.

Dalam bacaan paling umum, tag memberi tahu Anda peran perangkat:

• Fe- elemen aliran, titik penginderaan utama.
• FT- pemancar aliran, yang mengirimkan sinyal ke depan.
• BUGAR- aliran menunjukkan pemancar, yang menunjukkan pembacaan dan transmisi lokal.
• FIC- pengontrol penunjuk aliran, yang merupakan fungsi kontrol, bukan hanya pengukur.

Masalahnya adalah gelembung yang sama dapat digunakan untuk hampir semua teknologi aliran. Apakah itu ultrasonik, magnet, pusaran, turbin, atau tekanan diferensial ditentukan oleh catatan, legenda, atau lembar data - bukan oleh bentuk pada halaman.

Apakah ada simbol P&ID standar untuk pengukur aliran ultrasonik?

Jawaban singkatnya: tidak, bukan yang berdedikasi. Sistem simbol yang diikuti sebagian besar proyek adalahANSI/ISA-5.1, standar-yang sudah lama ada untuk simbol dan identifikasi instrumen. Ini menstandarkan bentuk gelembung, kode huruf, dan penomoran loop - dengan kata lain, cara menunjukkan bahwa suatu instrumen mengukur aliran, menunjukkan, mentransmisikan, atau mengontrol. Ini tidak menetapkan grafik unik untuk setiap teknologi pengukuran, sehingga tidak ada simbol "pengukur aliran ultrasonik" resmi seperti halnya simbol lubang atau katup kontrol-yang dapat dikenali.

Itulah sebabnya satu gelembung aliran mencakup begitu banyak jenis meteran, dan mengapa sebagian besar perusahaan melapisi konvensi mereka sendiri di atas ISA-5.1 - simbol legenda, akhiran tag, atau catatan standar yang bertuliskan "ultrasonik". Saat Anda mempelajari sebuah gambar, Anda sebenarnya membaca dua hal sekaligus: tata bahasa-gaya ISA yang umum di seluruh proyek, dan kosakata spesifik-proyek yang ditentukan dalam legenda gambar tersebut. Ketika keduanya tampak bertentangan, legenda proyek dan lembar datalah yang menang.

Membaca gelembung: bentuk, garis, dan tempat instrumen berada

Gelembung instrumen lebih dari sekedar lingkaran dengan huruf di dalamnya. Bentuknya, dan garis yang melewatinya, memberi tahu Anda di mana perangkat dipasang dan siapa yang dapat menghubunginya - informasi yang penting untuk pengujian, akses pemeliharaan, dan pemecahan masalah.

Di bawahKonvensi-penyusunan gaya ISA, lingkaran polos biasanya berarti-instrumen mandiri yang dipasang di lapangan. Garis horizontal di tengah gelembung menandakan bahwa fungsi tersebut tersedia bagi operator di ruang kendali utama atau pada tampilan bersama seperti DCS; garis putus-putus menunjuk ke lokasi yang biasanya tidak dapat diakses, misalnya di belakang panel. Kotak yang digambar di sekeliling lingkaran biasanya menunjukkan tampilan bersama atau sistem kendali bersama, bukan instrumen fisik tunggal. Makna sebenarnya tercantum dalam legenda, jadi bacalah bentuknya sebagai petunjuk yang kuat, bukan sebagai bukti.

Garis yang meninggalkan gelembung juga sama informatifnya. Ikuti mereka untuk melihat apakah sinyal aliran menuju ke indikator lokal, penghitung, PLC, DCS, perekam, atau pengontrol yang menggerakkan katup. Gaya garis mengkodekan tipe sinyal - listrik, pneumatik, atau tautan data perangkat lunak - dan legenda menjelaskan yang mana. Jika pemancar mengumpankan pengontrol dan pengontrol mengumpankan katup kendali, maka meteran adalah bagian dari loop kendali; jika hanya memberi masukan pada indikator atau penghitung, maka ia ada untuk pemantauan.

Huruf tagnya: FE, FT, FIT, FIC - dan yang sering dilupakan orang

Huruf dalam tag mengikuti sistem identifikasi ANSI/ISA-5.1, dengan huruf pertama adalah variabel yang diukur dan huruf setelahnya menjelaskan fungsi perangkat. Untuk flow, empat yang selalu Anda temui adalah FE, FT, FIT, dan FIC, sudah dijelaskan di atas. Apemancar aliran(FT) adalah gambaran kebanyakan orang, tapi itu hanya sebagian dari gambarannya.

Yang menjadi rumit adalah kombinasi yang muncul di lembar sibuk:

• FQI/FQIT- Q menambahkan total, sehingga perangkat mengintegrasikan aliran dari waktu ke waktu dan juga dapat menunjukkan dan mengirimkan.
• FR / FIR- huruf R berarti pembacaan dicatat, bukan hanya ditampilkan.
• TA- fungsi konversi komputasi, relai, atau sinyal-dalam loop, bukan meteran itu sendiri.
• FAH / SALAH- alarm aliran tinggi atau rendah yang terkait dengan pengukuran.
• FS- saklar aliran, yang bertindak berdasarkan ambang batas, bukan melaporkan nilai berkelanjutan.
• FV/FCV- katup kontrol aliran yang digerakkan oleh loop.

Tak satu pun dari bukti ini membuktikan bahwa meteran itu ultrasonik. Mereka menggambarkan fungsi di sekitar pengukuran, itulah sebabnya teknologi tersebut harus dikonfirmasi di tempat lain.

Bagaimana cara mengetahui meteran itu ultrasonik - bukan hanya "mengalir"?

Gelembung aliran memberi tahu Anda bahwa ada sesuatu yang mengukur aliran dan apa pengaruhnya terhadap sinyal; itu tidak memberi tahu Anda prinsip penginderaan. Bagian ultrasonik muncul di salah satu dari beberapa tempat:

• Catatan di samping gelembung, seperti "pemancar aliran ultrasonik" atau "penjepit-pada ultrasonik".
• Simbol-spesifik proyek yang ditentukan dalam legenda.
• Entri dalam indeks instrumen yang menyebutkan jenis meteran.
• Lembar data terkait dengan nomor tag, yang merupakan sumber paling andal.

Beberapa proyek menambahkan huruf seperti "U" untuk menandai teknologi ultrasonik, namun itu adalah konvensi internal, bukan standar yang - memperlakukannya sebagai proyek-spesifik dan mengonfirmasinya sesuai dengan legenda. Mengetahui jenis meteran ultrasonik yang Anda gunakan juga membantu, karena ini mengubah aturan pemasangan.Transit-pengukur waktu, yang membandingkan seberapa cepat suara merambat dengan dan melawan aliran, merupakan pilihan umum untuk cairan dan gas bersih.meter Doppler, yang membaca pergeseran frekuensi partikel atau gelembung, sesuai dengan cairan yang lebih kotor atau diangin-anginkan. P&ID hampir tidak pernah menunjukkan mana yang ditentukan, sehingga lembar data menyelesaikannya.

Membaca simbol langkah demi langkah

Langkah 1: Mulai dari legenda

Buka lembar legenda sebelum Anda menafsirkan hal lain. Ini mendefinisikan simbol, tipe garis, singkatan, dan aturan tag untuk paket gambar tersebut, dan yang bagus akan memberi tahu Anda apakah proyek menggunakan gelembung aliran umum atau simbol khusus teknologi. Melewatkan langkah ini adalah bagaimana orang menerapkan kebiasaan satu proyek pada gambar yang berbeda.

Langkah 2: Hancurkan tagnya

Pisahkan tag seperti FT-101: F untuk aliran, T untuk pemancar, 101 untuk loop. Tambahkan I (FIT-101) dan instrumen juga menunjukkan secara lokal; jadikan FIC-101 dan Anda melihat kontrol, bukan pengukuran. Nomor loop adalah thread yang mengikat gelembung ke setiap dokumen lainnya - indeks, lembar data, pengkabelan, diagram loop, catatan kalibrasi - jadi catatlah dengan cermat.

Langkah 3: Lacak garis sinyal

Ikuti garis di luar gelembung untuk melihat bagaimana pengukuran digunakan. Sinyal yang hanya mengarah ke indikator atau penghitung adalah untuk pemantauan; sinyal yang mengalir ke pengontrol dan kemudian ke katup merupakan bagian dari kontrol aktif. Perbedaan tersebut memberi tahu Anda apakah loop mempengaruhi proses jika meteran menyimpang atau gagal, yang mengubah seberapa hati-hati meteran tersebut harus ditentukan dan dipelihara.

Langkah 4: Buka lembar data untuk mengetahui apa yang disembunyikan gelembung

Simbol tersebut tidak dapat menunjukkan kondisi proses, jenis keluaran, atau konstruksi, dan hal-hal itulah yang menyebabkan permasalahan di lapangan. Lembar data adalah tempat Anda mengonfirmasi jenis meteran, ukuran saluran, cairan, batas tekanan dan suhu, sinyal keluaran, catu daya, keakuratan, bahan basah, jenis transduser, dan peringkat-area berbahaya. Ketidakcocokan di sini mahal: loop 4-20 mA yang dihubungkan ke input pulsa tidak akan terbaca, meteran tanpa sertifikasi area yang tepat tidak dapat dipasang di zona rahasia, dan material yang dibasahi secara salah dapat gagal pada cairan agresif.

Langkah 5: Periksa letak meteran di dalam pipa

Posisi gelembung pada garis merupakan petunjuk kualitas pengukuran, bukan hanya topologi. Pengukur ultrasonik membaca profil kecepatan di seluruh pipa, sehingga memerlukan aliran simetris yang cukup berkembang untuk mencapai keakuratan yang dinyatakan, dan pengukur yang ditarik tepat setelah pompa, siku, peredam, atau katup pelambatan adalah tanda bahaya.

Sebagai titik awal di lapangan, pengukur waktu-transit cair biasanya ditentukan dengan kira-kira sepuluh diameter pipa lurus ke hulu dan lima diameter pipa ke hilir, diukur dari gangguan terdekat. Dua siku di bidang berbeda, katup kontrol, atau pompa dapat mendorong angka hulu hingga dua puluh diameter atau lebih, dan penjepit-pada retrofit sering kali memerlukan lebih banyak ruang daripada potongan spool inline karena transduser tidak dapat mengoreksi pusaran. Angka pastinya selalu berasal dari pabrikan; untuk transfer hak asuh, referensi yang mengaturnya adalah Laporan AGA No. 9 untuk gas dan API MPMS Bab 5.8 untuk hidrokarbon cair. Jika P&ID menunjukkan meteran dijejali, tandai meteran tersebut sebelum konstruksi, karenaaliran-gangguan profiladalah salah satu masalah akurasi yang paling umum danpipa lurus terlalu sedikitsulit untuk diperbaiki setelah baja berada di dalam tanah.

Ultrasonik vs simbol pengukur aliran lainnya pada P&ID

Beberapa teknologi berbagi gelembung aliran yang sama, sehingga pertanyaan yang berguna bukanlah "seperti apa simbol itu" tetapi "apa yang sebenarnya memisahkan satu meter dari meter lainnya." Tabel ini menyusun ulang perbandingan seputar apa yang Anda baca pada gambar, tempat konfirmasinya, dan kekeliruan-yang harus diperhatikan.

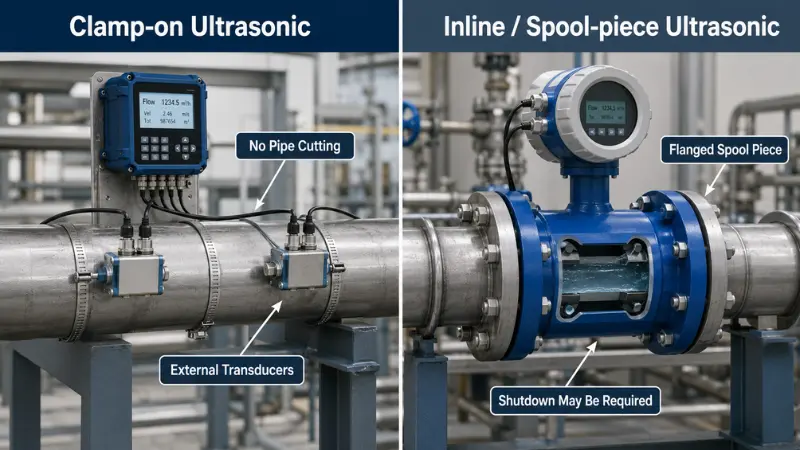

Clamp-on vs inline: apa yang bisa dan tidak bisa diberitahukan oleh P&ID kepada Anda

Perbedaan inilah yang memerlukan biaya paling besar jika terlewatkan, dan P&ID sering kali tidak menyebutkannya. Tag pemancar aliran biasa tidak menyatakan apakah meteran dipasang di bagian luar pipa atau berada di saluran.

Terkadang gambarnya eksplisit - catatan seperti "penjepit-pengukur aliran ultrasonik", "pengukur aliran ultrasonik sebaris", "spool-pengukur potongan", atau "pengukuran aliran yang tidak-intrusif," atau simbol legenda khusus. Jika tidak, indeks instrumen atau lembar data adalah tempat untuk menyelesaikannya, dan perbedaannya tidak bersifat akademis. Apenjepit-pada pengukur aliran ultrasoniktidak memerlukan pemotongan pipa dan sering kali dapat dipasang pada saluran listrik, namun hal ini bergantung pada bahan pipa yang diketahui, ketebalan dinding, dan jalur lurus yang bersih. Pengukur bagian inline atau spool-berarti flensa, bagian yang dibasahi, dan biasanya penutup untuk pemasangan.

Baca tag sebagai "inline" secara default dan pembeli dapat memesan potongan spul dan set flensa untuk pekerjaan yang ingin dilakukan proyek dengan transduser eksternal, atau menjadwalkan penghentian yang tidak pernah diperlukan. Ini adalah jenis kesalahan yang dapat dicegah-pemeriksaan lembar data selama tiga puluh detik.

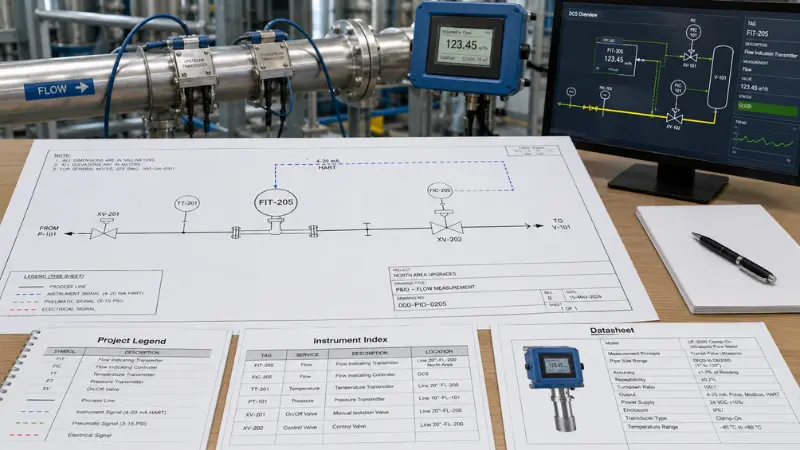

Contoh yang berhasil: membaca FIT-205 pada saluran air pendingin

Misalkan P&ID menunjukkan ini:

FIT-205 - Pemancar Indikasi Aliran - Ultrasonik, penjepit-pada - Layanan: Pasokan Air Pendingin - Sinyal: 4-20 mA ke DCS

Membacanya dari kiri ke kanan: F adalah aliran, maksud saya menunjukkan secara lokal, T berarti mentransmisikan, dan 205 adalah loop. Catatan tersebut menyematkan teknologi ke ultrasonik dan pemasangan untuk menjepit-; saluran servis memberi tahu Anda bahwa saluran tersebut menggunakan air pendingin; dan entri sinyal mengatakan pembacaan masuk ke DCS. Dari labelnya saja Anda hanya akan mengetahui "pemancar aliran pada air pendingin". Dengan not dan sinyal, Anda mengetahui sinyal tersebut menunjukkan dan mengirimkannya, Anda mengetahui bahwa tidak diperlukan pemotongan pipa, dan Anda mengetahui di mana nilai tersebut berada dalam sistem kontrol.

Sekarang bayangkan putaran yang sama dengan not yang hilang - hanya FIT-205 pada baris tersebut. Peninjau yang mengasumsikan inline dapat memesan potongan spool berflensa dan merencanakan penghentian, ketika proyek tersebut menginginkan transduser eksternal. Pada gambar lain, gelembung tersebut mungkin bukan meteran permanen sama sekali, hanya pengikat untuk ameteran ultrasonik portabeldigunakan pada saat commissioning. Tagnya terlihat identik; ruang lingkup pekerjaannya sangat berbeda.

Daftar periksa tinjauan P&ID yang cepat

Saat tag aliran melintasi meja Anda, jalankan ini sebelum Anda memperlakukannya sebagaimana dipahami:

• Konfirmasikan simbol tersebut dengan legenda pada paket gambar tertentu.
• Pecahkan tag menjadi variabel, fungsi, dan nomor perulangan, lalu catat perulangan tersebut.
• Telusuri garis sinyal untuk melihat apakah ia memantau atau mengontrol.
• Buka lembar data untuk jenis meteran, keluaran, bahan, peringkat area, dan akurasi.
• Periksa kondisi-jalan lurus dan-pipa penuh di sekitar gelembung.
• Selesaikan penjepit-on vs inline dari catatan, indeks, atau lembar data - jangan pernah dari bentuk gelembung.

Dan kebiasaan yang patut dihindari: jangan berasumsi FE adalah pengukur yang lengkap, jangan membaca "U" sebagai simbol universal, jangan melewatkan garis sinyal, dan jangan biarkan-gelembung yang tampak rapi menghalangi Anda membuka lembar data.

Kesalahan umum - dan berapa kerugian sebenarnya

•

• Memperlakukan FE sebagai pengukur aliran yang sudah jadi.

• FE adalah elemen penginderaan; pemancar, indikator, dan pengontrol apa pun mungkin merupakan tag terpisah. Jika Anda melewatkannya, Anda-tidak menghitung perangkat keras dan kabel loop.

•

• Membaca "U" sebagai standar

• Beberapa proyek menggunakannya dan banyak yang tidak. Anggaplah ini generik dan Anda dapat menentukan instrumen yang salah.

•

• Mengabaikan garis sinyal

• Pengukuran yang sama dapat menggerakkan indikasi, penjumlahan, alarm, atau kontrol. Abaikan jalur kontrol dan "meteran sederhana" ternyata menggerakkan katup.

•

• Melewatkan lembar data

• Jenis keluaran, klasifikasi area, bahan basah, dan keakuratan tidak tertera pada simbol, dan ketidaksesuaian muncul sebagai meteran yang tidak terbaca, tidak lulus inspeksi, atau gagal dalam servis.

•

• Mengabaikan kondisi instalasi

• Simbol yang benar di lokasi yang buruk tetap memberikan pembacaan yang buruk; penempatan di dekat pompa, siku, dan katup merupakan penyebab utama keluhan akurasi.

Pertanyaan Umum

Apakah ada simbol P&ID standar untuk pengukur aliran ultrasonik?

No. ISA-5.1 membakukan cara menunjukkan bahwa suatu instrumen mengukur aliran, menunjukkan, mentransmisikan, atau mengontrol, namun tidak menetapkan grafik unik untuk teknologi ultrasonik. Bagian ultrasonik diidentifikasi dengan catatan, simbol legenda proyek, indeks instrumen, atau lembar data.

Apakah FE berarti pengukur aliran ultrasonik?

Tidak. FE berarti elemen aliran - titik penginderaan utama. Ia tidak mengatakan apa pun tentang teknologinya. Pengukur ultrasonik harus dikonfirmasi dari catatan, legenda, indeks, atau lembar data.

Apa perbedaan FE dan FT pada P&ID?

FE adalah elemen aliran, bagian yang merasakan aliran. FT adalah pemancar aliran, yang mengubah dan mengirimkan sinyal seterusnya. Pada banyak loop, ini adalah tag terkait yang menjelaskan peran berbeda dalam pengukuran yang sama.

Bagaimana saya tahu jika flow meter pada P&ID bersifat ultrasonik?

Periksa secara berurutan: catatan di samping gelembung, simbol dalam legenda, jenis meteran dalam indeks instrumen, dan lembar data yang diikatkan pada tag. Lembar data adalah yang paling dapat diandalkan. Jika tidak satupun dari mereka mengatakan ultrasonik, jangan berasumsi demikian.

Apa arti FIT pada P&ID?

FIT adalah pemancar penunjuk aliran: instrumen menunjukkan pembacaan aliran secara lokal dan juga mentransmisikan sinyal ke perangkat atau sistem lain.

Apakah P&ID menunjukkan apakah meteran dipasang-atau sejajar?

Terkadang, melalui catatan atau simbol-spesifik proyek. Seringkali tidak, dalam hal ini lembar data atau indeks instrumen adalah tempat Anda mengonfirmasinya - dan jawabannya mengubah pekerjaan instalasi, biaya, dan persyaratan penghentian.

Bagaimana cara menghindari simbol pengukur aliran ultrasonik dan magnetik yang membingungkan?

Jangan bergantung pada gelembung; keduanya muncul sebagai instrumen aliran. Gunakan legenda, catatan, indeks, dan lembar data. Hal ini juga membantu untuk mengetahui perbedaan praktik kedua teknologi tersebut, karena cairan dan kebutuhan pemasangannya tidak sama - iniperbandingan pengukur aliran ultrasonik dan elektromagnetikadalah titik awal yang berguna.

Intinya

Simbol pengukur aliran ultrasonik pada P&ID adalah titik awal, bukan jawaban lengkap. Gelembung dan tag memberi tahu Anda fungsinya; legenda, garis sinyal, catatan, indeks instrumen, dan lembar data memberi tahu Anda teknologi, jenis instalasi, dan pengkabelan. Bacalah bersama-sama dan simbolnya menjadi dapat diandalkan.

Jika Anda menentukan, meninjau, atau membeli meteran, sejajarkan tag, lembar data, dan persyaratan pemasangan sebelum Anda melakukan - dan jika Anda masih mempertimbangkan teknologi, panduan ini untukmemilih pengukur aliran yang tepatadalah bacaan berikutnya yang masuk akal.

Panduan ini dikelola oleh tim instrumentasi Flowt dan mencerminkan konvensi gaya P&ID dan ISA-yang umum digunakan pada proyek proses. Untuk gambar tertentu, patuhi legenda proyek Anda dan lembar data instrumen. Terakhir diulas: Juni 2026.

Standar dan sumber

• ANSI/ISA-5.1-2024,Simbol dan Identifikasi Instrumentasi dan Kontrol- dasar untuk gelembung instrumen, huruf tag, dan penomoran loop.
• Laporan AGA Tidak. 9,Pengukuran Gas dengan Multipath Ultrasonic Meter, dan API MPMS Bab 5.8,Pengukuran Hidrokarbon Cair dengan Pengukur Aliran Ultrasonik Menggunakan Teknologi Waktu Transit- referensi yang mengatur hak asuh-transfer pengukuran ultrasonik.
• Panduan instalasi pabrikan dan legenda P&ID proyek - selalu menjadi otoritas akhir untuk tag, simbol, atau panjang-lurus tertentu.
