Masalah dan Solusi Venturi Meter: Panduan Mengatasi Masalah Aliran DP

Meteran Venturi jarang rusak dengan sendirinya. Ini adalah salah satu bagian dari sistem pengukuran tekanan diferensial (DP) yang lengkap, dan pembacaan yang tidak akurat atau tidak stabil biasanya berasal dari tap tekanan, saluran impuls, konfigurasi pemancar, atau kondisi proses, bukan dari badan meteran itu sendiri. Mengetahui di mana mencarinya terlebih dahulu adalah hal yang membedakan perbaikan selama tiga puluh-menit dengan penggantian meteran yang tidak diperlukan.

Panduan ini menjelaskan masalah dan solusi meteran Venturi yang paling umum dalam urutan pemecahan masalah praktis. Panduan ini ditulis untuk insinyur pabrik, teknisi instrumentasi, dan tim pemeliharaan yang perlu menemukan penyebab sebenarnya dari kesalahan pengukuran aliran sebelum memutuskan apakah akan membersihkan, mengkalibrasi ulang, memperbaiki, atau mengganti meteran. Pembingkaiannya mengikuti pendekatan-perangkat utama yang ditentukan diISO 5167-1, yang memperlakukan tabung Venturi dan ketukan tekanannya sebagai perangkat utama dan pemancar sebagai perangkat sekunder.

Ditinjau berdasarkan ISO 5167 dan praktik commissioning instrumentasi untuk pengukuran aliran tekanan diferensial.

Jawaban Singkat: Apa Penyebab Kebanyakan Masalah Venturi Meter?

Sebagian besar kesalahan meteran Venturi disebabkan oleh salah satu dari enam area berikut:

• Pemasangan yang buruk atau aliran di bagian hulu meter terganggu
• Keran tekanan atau saluran impuls tersumbat
• Erosi, korosi, atau endapan di dalam tabung Venturi
• Pengaturan atau penskalaan pemancar tekanan diferensial salah
• Kondisi fluida yang tidak-ideal seperti aliran dua-fasa atau perubahan densitas
• Ukuran meteran salah atau aplikasi tidak cocok

Satu-satunya kebiasaan yang paling berguna saat memecahkan masalah adalah berhenti menyalahkan badan meteran secara default. Tabung Venturi tidak memiliki bagian yang bergerak; jika berfungsi dengan benar saat commissioning, perubahan pembacaan yang tiba-tiba kemungkinan besar terjadi dari jalur penginderaan atau pemancar dibandingkan dari geometri tabung.

Tabel Pemecahan Masalah Venturi Meter

Gunakan ini sebagai-diagnostik kelulusan pertama sebelum menghentikan layanan pengukur. Ini memetakan setiap gejala ke penyebab yang paling mungkin dan tempat tercepat untuk memulai.

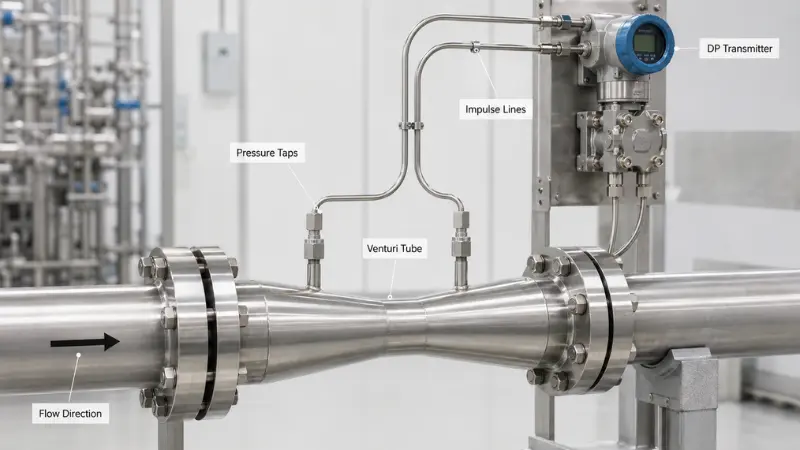

Bagaimana Sistem Pengukuran Venturi Meter Menjadi Salah?

Meteran Venturi mengukur aliran dengan menciptakan perbedaan tekanan terkontrol antara saluran masuk dan tenggorokan. Laju aliran tidak sebanding dengan perbedaan tekanan secara langsung; itu sebanding dengan ituakar kuadrat. Fakta tunggal ini menjelaskan sebagian besar pembacaan yang membingungkan, karena hubungan-akar kuadrat memiliki perolehan yang sangat tinggi pada aliran rendah, dengan perubahan kecil pada DP menghasilkan perubahan besar pada aliran terhitung.Ekstraksi akar-kuadratharus diterapkan sekali, dan hanya sekali, di suatu tempat dalam loop.

Karena angka akhir bergantung pada beberapa bagian yang bekerja bersama, pemecahan masalah harus mengikuti jalur sinyal, bukan dimulai dari tabung.

Tabung Venturi

Tabung harus mempertahankan geometri internal yang dirancang. Jika tenggorokan sudah aus, berlubang, terlapisi, atau tersumbat sebagian, hubungan antara penurunan tekanan dan perubahan aliran serta koefisien pelepasan awal tidak berlaku lagi. ISO 5167 hanya memperlakukan tabung Venturi sebagai valid dalam batas ukuran pipa, kekasaran permukaan, rasio diameter, dan bilangan Reynolds yang ditentukan, sehingga tabung di luar batas tersebut mungkin salah terbaca meskipun secara fisik terlihat utuh.

Keran Tekanan dan Garis Impuls

Keran dan saluran impuls membawa sinyal tekanan- tinggi dan rendah-ke pemancar. Penyumbatan kecil, udara yang terperangkap, kondensat yang terperangkap, atau saluran yang memiliki kemiringan yang buruk dapat menimbulkan kesalahan yang besar sementara aliran pipa utama benar-benar normal. Dalam praktiknya, ini adalah kesalahan-yang paling umum di dunia nyata dan paling cepat untuk diperiksa.

Pemancar Tekanan Diferensial

Pemancar harus memiliki jangkauan, titik nol, dan skala yang benar, dengan unit teknis yang tepat dan satu langkah akar-kuadrat. Meteran yang sehat akan terlihat rusak jika pemancarnya menyimpang atau jika skala antara pemancar dan sistem kendali tidak sesuai.

Kondisi Proses

Venturi meter berfungsi sesuai spesifikasi hanya jika fluida sesuai dengan dasar desain. Sesuai ISO 5167, metode ini mengasumsikan fluida-fase tunggal dalam aliran subsonik dan tidak-berdenyut. Gas dalam cairan, cairan dalam gas, uap basah, bubur, denyut, atau pergeseran kepadatan yang besar semuanya akan menurunkan akurasi terlepas dari seberapa bagus perangkat kerasnya.

Diagnosis Kesalahan Venturi Meter dengan Pola Membaca

Sebelum membuka apa pun, biarkan gejalanya mempersempit pencarian. Pola kesalahan biasanya menunjuk pada suatu wilayah sistem.

• Bacaan tinggi:curigai penskalaan atau kepadatan terlebih dahulu - rentang DP yang salah, ekstraksi akar kuadrat ganda-, atau asumsi kepadatan yang tidak lagi sesuai dengan proses. Keausan pada tenggorokan juga dapat meningkatkan pembacaan tetapi kemunculannya lebih lambat.
• Bacaan rendah:curigai-sisi tekanan tinggi - keran tekanan tinggi-yang diblokir atau garis impuls menurunkan DP yang dirasakan dan menurunkan pembacaan. Aliran yang turun di bawah kisaran meteran yang dapat digunakan menghasilkan efek yang sama.
• Pembacaan tidak stabil:curigai cairan terperangkap di saluran penginderaan atau pusaran hulu - gas di kaki cair, kondensat di kaki gas, atau turbulensi dari siku atau katup di dekatnya.
• Nol atau mendekati-DP nol:curigai manifold terlebih dahulu - katup penyeimbang terbuka adalah penyebab klasik - lalu keran tersumbat sepenuhnya atau tidak ada-aliran asli.
• Respon lambat:curigai penyumbatan sebagian atau redaman pemancar yang berlebihan daripada tabung.

Catatan lapangan:jika melepaskan saluran impuls bertekanan tinggi-untuk sementara mengembalikan pembacaan yang rendah atau lamban, kemungkinan penyebabnya adalah gas yang terperangkap atau penyumbatan sebagian - periksa hal tersebut sebelum mematikan pemancar atau badan meteran.

Masalah 1: Instalasi Buruk dan Aliran Terganggu

Pemasangan yang buruk adalah alasan paling umum mengapa meteran terbaca salah setelah dinyalakan. Pengukur Venturi memerlukan profil aliran-bebas pusaran yang dikembangkan secara wajar di saluran masuknya. Siku, tee, reduksi, pompa, dan katup kontrol yang terbuka sebagian semuanya menghasilkan pusaran atau asimetri, dan jika letaknya terlalu dekat dengan meteran, penurunan tekanan yang dirasakan tidak lagi mewakili aliran sebenarnya.

Tanda-tanda Umum

• Pembacaan yang tidak akurat segera setelah commissioning
• Ketidakstabilan selama aliran stabil
• Ketidaksepakatan dengan meteran kedua di jalur yang sama
• Pengulangan yang buruk pada titik operasi yang sama
• Pembacaan yang berubah ketika posisi katup hulu berubah

Lurus-Persyaratan Jalankan

Berapa banyak pipa lurus yang Anda butuhkan tergantung pada pemasangan di bagian hulu dan pada rasio diameter meter. ISO 5167-1 menetapkan panjang lurus minimum hulu dan hilir untuk setiap kombinasi, dan abagian pipa lurusyang terlalu pendek adalah salah satu-kesalahan pemasangan yang paling jarang terdiagnosis. Dua siku yang dipasangkan-dekat pada bidang tegak lurus sangat parah karena menghasilkan pusaran yang tidak dapat dihilangkan sepenuhnya dengan satu kali lari lurus. Jika ruang benar-benar menghalangi pipa lurus yang memadai, pengkondisi aliran dapat digunakan - namun ini merupakan pilihan teknik yang disengaja, bukan tambalan universal untuk setiap masalah tata letak.

Pemeriksaan dan Solusi Praktis

Bandingkan pipa yang-dibangun dengan gambar yang disetujui; bidangnya jarang yang sama persis. Konfirmasikan arah aliran, orientasi meteran, dan koneksi ketuk. Tindakan korektif, dalam urutan preferensi yang kasar, adalah meningkatkan jalur lurus, memindahkan meteran menjauh dari gangguan terburuk, memasang pengkondisi aliran di mana ruang terbatas, atau memperbaiki orientasi. Jangan menutupi instalasi yang buruk dengan memangkas pemancar - yang menyembunyikan kesalahan pada satu titik pengoperasian dan muncul kembali saat aliran berubah.

Masalah 2: Keran Tekanan atau Saluran Impuls Terblokir

Kesalahan saluran tap dan impuls mendominasi pemecahan masalah instalasi sebenarnya karena hambatan kecil mengirimkan sinyal yang salah ke pemancar bahkan ketika pipa mengalir dengan sempurna.

Tanda-tanda Khas

• DP terjebak pada atau mendekati nol
• Membaca jauh lebih rendah dari yang diharapkan
• Keluaran melompat atau melayang
• Respons lamban terhadap perubahan aliran
• Perubahan yang jelas segera setelah pembilasan atau ventilasi

Sisi Tekanan-Tinggi vs Tekanan Rendah-

Sisi mana yang diblokir akan mengubah gejalanya, dan mengenalinya akan menghemat waktu. Pembatasan padatekanan-tinggiketuk menurunkan DP yang dirasakan dan mendorong pembacaanturun. Pembatasan padatekanan-rendahSisi (tenggorokan) dapat menaikkan DP yang dirasakan dan mendorong pembacaanke atasatau membuatnya tidak menentu. Jadi pembacaan yang terus-menerus rendah mengarahkan Anda ke-bagian tekanan tinggi terlebih dahulu; pembacaan tinggi atau tidak terduga yang tidak terduga menunjukkan-kaki bertekanan rendah atau cairan yang terperangkap.

Penyebab dan Solusi

Penyebab umumnya adalah karat, pasir, kerak, atau zat padat proses di keran; lilin atau cairan kental yang menggumpal di saluran; udara terperangkap dalam cairan; kondensat yang terperangkap dalam layanan gas atau uap; perlengkapan longgar; dan katup manifold tertinggal pada posisi yang salah. Solusinya bergantung pada layanan: menyiram-saluran cairan kotor sesuai jadwal yang direncanakan, melepaskan gas yang terperangkap dari kaki cairan, mengalirkan cairan dari titik rendah kaki gas dan uap, dan menambahkan penelusuran panas saat cairan membeku pada suhu sekitar.

Kesalahan umum:desain garis impuls yang baik adalah yang mencegah kegagalan berulang. Jika saluran tidak dapat dengan mudah diisolasi, dilepaskan, dikeringkan, dan dibilas, penyumbatan yang sama akan kembali terjadi terlepas dari seberapa hati-hati Anda membersihkannya kali ini. Panduan pemeliharaan untukjalur penginderaan pemancar tekananada baiknya dimasukkan ke dalam rencana rutin daripada menganggap setiap peristiwa hanya-satu kali saja.

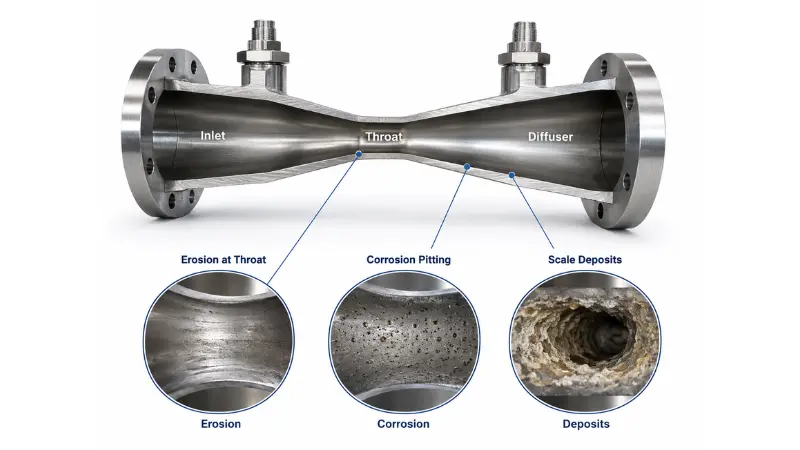

Masalah 3: Erosi, Korosi, atau Deposit pada Tabung Venturi

Meteran bergantung sepenuhnya pada bentuk internalnya. Ketika saluran masuk, tenggorokan, atau diffuser menyimpang dari profil aslinya, kalibrasi juga ikut berpindah.

Erosiadalah keausan mekanis akibat pasir, butiran halus katalis, atau partikel bubur, dan menyerang tenggorokan terlebih dahulu karena kecepatannya paling tinggi di sana. Saat tenggorokan terbuka, koefisien pelepasan asli tidak lagi berlaku.Korosiadalah serangan kimia - lubang, pengerasan, dan penipisan dinding yang juga dapat menjadi masalah pengendalian dan keselamatan, bukan sekadar masalah pengukuran.Deposit dan fouling- kerak, biofilm, lilin, atau lumpur - mengurangi area tenggorokan efektif atau membuat permukaan menjadi kasar dan menggeser pembacaan meskipun logam dasar tidak rusak.

Inspeksi dan Solusi

Selama penghentian yang direncanakan, periksa permukaan internal yang memungkinkan akses dan bandingkan dengan catatan desain dan inspeksi sebelumnya. Opsi perbaikan mencakup pembersihan endapan, penggantian komponen keran yang rusak, peningkatan ke material yang lebih sesuai, penambahan lapisan pelindung, atau pemasangan filtrasi atau pemisahan hulu. Kalibrasi ulang setelah perbaikan apa pun yang menyentuh geometri yang basah, dan segera ganti tabung setelah profil tenggorokan tidak lagi dapat dipercaya. Untuk bahan yang bersifat abrasif atau korosif, selesaikan pertanyaan material sebelum membeli penggantinya -memilih lapisan yang tepat dan bahan yang dibasahibiasanya lebih penting daripada merek meteran.

Masalah 4: Pengaturan atau Kalibrasi Pemancar Salah

Sebuah tabung Venturi dipasangkan dengan apemancar tekanan diferensial, dan pemancar yang salah dikonfigurasi membuat tabung yang sempurna terlihat rusak.

Kesalahan Pemancar Umum

• Rentang DP salah atau penyimpangan nol
• Unit teknik yang salah
• Ekstraksi akar kuadrat-diterapkan dua kali, atau tidak sama sekali
• Setelan redaman atau{0}}penghentian aliran rendah salah
• Penskalaan 4–20 mA salah, atau ketidaksesuaian penskalaan dengan PLC atau DCS
• Katup manifold kiri disamakan

Kuadrat-Perangkap Akar dan Potongan-Aliran Rendah

Karena DP sebanding dengan kuadrat aliran, maka akar kuadrat harus diambil tepat satu kali. Ambil di pemancarataudi pengontrol, tidak pernah keduanya - melakukannya dua kali secara efektif akan menerapkan root keempat dan merusak pembacaan sama buruknya dengan menghilangkannya. Mengonfigurasi akar kuadrat di pemancar umumnya lebih disukai, karena melakukannya di pengontrol akan membuat sinyal aliran rendah-lebih terpapar gangguan listrik pada loop mA.

Pada aliran rendah, kurva akar-kuadrat memiliki penguatan yang sangat tinggi, sehingga gangguan DP yang kecil menghasilkan keluaran aliran yang besar dan tidak menentu. Satu set yang benarpemutusan aliran-rendahmemaksa output ke nol di bawah titik yang ditentukan untuk menekan ini, dan sebagaipanduan pabrikan tentang-penghentian aliran rendahcatatan, tidak ada gunanya memercayai sinyal di bawah sekitar 10% aliran. Jika batasnya salah, Anda akan melihat indikasi aliran rendah-yang salah atau obrolan yang tidak diinginkan mendekati nol.

Pemeriksaan dan Solusi

Mulai dari pemancar: konfirmasi jangkauan, satuan, setelan-akar kuadrat, redaman, dan batas akhir, lalu bandingkan keluaran lokal pemancar dengan nilai yang ditampilkan di sistem kontrol. Jika tampilan lokal dan DCS tidak sesuai, kesalahannya terletak pada penskalaan, bukan pada meterannya. Konfigurasikan ulang ke lembar data, lakukan pemeriksaan nol pada kondisi katup yang benar, verifikasi loop dan kontrol-penskalaan sistem, dan kalibrasi ulang atau ganti pemancar yang melayang per prosedur instalasi. Selalu perbarui dokumentasi ketika Anda mengubah pengaturan lapangan, atau teknisi berikutnya mewarisi meteran yang catatannya tidak lagi sesuai dengan kenyataan.

Contoh lapangan: baris yang baru ditugaskan tetap terbaca rendah. Pemancar, keran, dan tabung semuanya diperiksa satu per satu. Kesalahan sebenarnya adalah fungsi akar persegi-yang diaktifkan di pemancar dan blok fungsi DCS - yang menghapusnya dari satu sisi memulihkan aliran yang benar dengan segera.

Masalah 5: Kondisi Cairan Tidak-Ideal

Venturi meter dirancang untuk fluida tertentu. Ketika proses sebenarnya menyimpang dari dasar itu, kesalahan akan terjadi.

Gas dalam cairanmengganggu kestabilan sinyal tekanan dan merusak asumsi kepadatan, terutama ketika gelembung mencapai garis impuls.Cairan dalam gas atau uap basahmenciptakan penurunan tekanan yang tidak sesuai-asumsi cairan kering, dan kondensasi di kaki menambah tekanan statis yang salah.Bubur dan padatanservis dapat dilakukan tetapi memerlukan perhatian terhadap abrasi dan penyumbatan keran.Pergeseran kepadatan, suhu, atau tekananmengubah hubungan antara DP dan aliran massa; tanpa kompensasi langsung, pembacaan hanya benar pada titik desain asli.

Sekilas tentang Kesesuaian Cairan

• Cairan bersih:sangat cocok; keran standar dan pemeliharaan saluran.
• Cairan kotor:dapat digunakan dengan ketentuan pembilasan dan-kesadaran penyumbatan tap.
• Gas:dapat digunakan; rutekan jalur impuls untuk mengalirkan kondensat dan menghindari perangkap cairan.
• Uap:dapat digunakan dengan kaki kondensat yang tepat dijaga tetap simetris di kedua sisi.
• Bubur:gunakan dengan hati-hati; perkirakan erosi dan peningkatan pemeliharaan, dan pertimbangkan kembali teknologinya jika benda padatnya berat.

Solusi

Pilihannya termasuk menambahkan kompensasi kepadatan, tekanan, atau suhu; menghilangkan atau memisahkan fase sekunder di bagian hulu; memilih meteran yang dibuat untuk tugas kotor atau lumpur; atau berpindah ke prinsip pengukuran lain ketika prosesnya terlalu tidak stabil untuk DP. Kompensasi hanya membantu jika variabel pengganggu benar-benar dapat diukur - jika kondisi fluida benar-benar tidak dapat diprediksi, jenis meteran yang berbeda akan lebih andal dibandingkan jumlah koreksi apa pun.

Masalah 6: Ukuran Meter Salah atau Ketidakcocokan Aplikasi

Terkadang tidak ada yang rusak - meterannya hanya ukurannya salah atau teknologinya salah untuk tugasnya.

Jika aliran normal berjalan jauh di bawah aliran desain, DP yang dikembangkan terlalu kecil untuk pengukuran yang stabil dan pemancar beroperasi mendekati batas bawah jangkauan kebisingannya. Jika aliran aktual melebihi ekspektasi, kehilangan tekanan akan meningkat dan pemancar dapat jenuh. Khususnya pada kehilangan tekanan, Venturi klasik memulihkan lebih banyak tekanan dibandingkan pelat orifice dengan tugas yang setara, yang merupakan keuntungan nyata dalam sistem-head rendah, namun pemulihannya tidak total dan masih memerlukan energi pemompaan. Kompatibilitas material adalah sumbu keempat: layanan korosif, abrasif, suhu-tinggi, atau sanitasi mungkin memerlukan konstruksi khusus.

Solusi

Ambil penghitungan ukuran asli dan bandingkan dengan aliran minimum, normal, dan maksimum saat ini, ditambah sifat fluida nyata, tekanan, suhu, dan batas kehilangan-tekanan. Jika kondisi pengoperasian telah berubah sejak pemilihan, mengubah ukuran atau menggunakan pengukur yang berbeda biasanya lebih-efektif dari segi biaya dibandingkan pemeliharaan kronis. Ketika Anda mencapai titik ini, itu sangat berhargamenilai kembali pemilihan meteranmelawan tugas daripada memaksa meteran yang ada agar sesuai.

Langkah-demi-Langkah Kerja Pemecahan Masalah Bidang

Kerjakan urutan ini sebelum menarik meteran. Setiap langkah mengesampingkan suatu wilayah sistem, sehingga kesalahan yang murah dan mungkin terjadi dihilangkan sebelum kesalahan yang mahal.

Langkah 1 - Konfirmasikan Gejalanya

Definisikan dengan tepat: tinggi, rendah, tidak stabil, nol, lambat, atau tidak sesuai dengan meteran lainnya. Gejala yang jelas mencegah pertukaran-bagian secara acak.

Langkah 2 - Periksa Kondisi Proses

Verifikasi aliran aktual, posisi katup, status pompa, fase fluida, kepadatan, suhu, dan tekanan. Banyak "kesalahan meteran" merupakan perubahan proses yang nyata.

Langkah 3 - Periksa Instalasi

Periksa tata letak, gangguan hulu, arah aliran, lintasan lurus, orientasi, dan ketuk sambungan terhadap-gambar yang dibuat.

Langkah 4 - Periksa Keran dan Garis Impuls

Carilah penyumbatan, kebocoran, gas atau cairan yang terperangkap, kemiringan yang buruk, dan posisi manifold yang salah. Siram, keluarkan, atau tiriskan per prosedur - dan catat sisi mana yang terpengaruh.

Langkah 5 - Verifikasi Pemancar dan Output

Konfirmasikan penskalaan nol, rentang, langkah akar-kuadrat tunggal, redaman, batas, dan putaran, lalu bandingkan keluaran lokal dengan sistem kontrol.

Langkah 6 - Periksa Badan Meteran

Hanya jika hal di atas bersih: periksa tabung apakah ada erosi, korosi, endapan, atau deformasi. Geometri yang diubah berarti kalibrasi ulang atau penggantian.

Daftar Periksa Pemeliharaan Preventif

Rencana pemeliharaan yang disesuaikan dengan layanan mencegah sebagian besar kejutan. Kelompokkan tugas-tugas berdasarkan interval daripada memperlakukannya sebagai satu daftar datar:

• Rutin:membandingkan aliran terhadap keseimbangan proses atau instrumen referensi; perhatikan penyimpangan, ketidakstabilan, atau ketidaksepakatan dengan meteran tetangga.
• Berkala:konfirmasi pemancar nol; periksa saluran impuls apakah ada penyumbatan, kebocoran, dan drainase; siram atau bersihkan jika layanan memintanya.
• Saat dimatikan:periksa badan tabung; mengkaji risiko erosi dan korosi terhadap kondisi fluida; konfirmasikan posisi katup manifold setelah pekerjaan apa pun.
• Saat perubahan:memperbarui catatan ukuran dan penskalaan loop setiap kali kondisi proses berpindah; simpan pengaturan pemancar didokumentasikan.

Interval bersifat-khusus layanan. Tugas air bersih, uap, cairan kotor, bubur, dan bahan kimia korosif tidak memerlukan frekuensi yang sama, dan catatan kegagalan historis harus mengarahkan jadwal lebih dari sekadar kalender umum.

Perbaiki, Kalibrasi Ulang, atau Ganti? Jalur Keputusan

Cocokkan tindakan dengan akar permasalahan, bukan default pada penggantian:

• Memperbaikibila kesalahannya bersifat eksternal atau kecil - keran tersumbat, masalah saluran impuls, kendornya alat kelengkapan, atau konfigurasi pemancar. Hal ini mencakup sebagian besar kasus.
• Kalibrasi ulangketika geometri yang basah telah diperbaiki, pemancar telah melayang, atau ketidakpastian yang terverifikasi diperlukan secara kontrak. Perhatikan bahwa kalibrasi dan verifikasi bukanlah hal yang sama - verifikasi mengonfirmasi kinerja terhadap referensi tanpa harus menyesuaikannya.
• Menggantibila profil tenggorokan rusak luar biasa, korosi telah membahayakan bodi, ukuran meteran benar-benar salah-, atau perawatan berulang tidak lagi menghasilkan pengukuran yang andal.

Kapan Meteran Berbeda Merupakan Jawaban yang Lebih Baik?

Venturi tidak selalu merupakan alat yang tepat. Biarkan kendala dominan memilih alternatifnya:

• Cairan konduktif, perawatan rendah,-bore penuh - anpengukur aliran elektromagnetik.
• Retrofit non-invasif tanpa penghentian proses - anpengukur aliran ultrasonik.
• Aliran massa langsung atau perubahan massa jenis - aPengukur aliran massa Coriolis.
• Uap, gas, atau cairan tertentu yang kehilangan DP-nya dapat diterima - apengukur aliran pusaran.

Pilihan akhir masih bergantung pada fluida, ukuran saluran, tekanan, suhu, target akurasi, ruang pemasangan, dan anggaran - Venturi merupakan salah satu pilihan yang valid di antara beberapa pilihan.

Apa yang Harus Dipersiapkan Sebelum Menghubungi Pemasok?

Jika Anda memerlukan dukungan teknis atau penggantian, menyiapkan gambaran lengkap akan mengubah pertukaran diagnostik yang panjang menjadi singkat:

• Nama fluida, komposisi, dan fase (cair, gas, uap, bubur, atau campuran)
• Ukuran pipa dan bahan pipa
• Aliran minimum, normal, dan maksimum
• Tekanan dan suhu pengoperasian
• Akurasi yang diperlukan dan panjang-pipa lurus yang tersedia
• Model meteran, gambar, dan pengaturan keran/pemancar yang ada
• Persyaratan keluaran - 4–20 mA, pulsa, HART, atau Modbus
• Foto instalasi jika tersedia

Data proses yang lengkap memungkinkan pemasok menilai dengan cepat apakah masalahnya adalah pemeliharaan, pemasangan, atau pemilihan. Anda dapat membagikan detail ini langsung melaluihalaman kontak teknis.

Pertanyaan yang Sering Diajukan

Apa yang menyebabkan meteran Venturi terbaca terlalu tinggi?

Biasanya penskalaan atau kepadatan pemancar, bukan tabung - rentang DP yang salah, kompensasi kepadatan yang tidak lagi sesuai dengan proses, aliran dua-fase, atau ekstraksi akar-kuadrat diterapkan dua kali. Keausan pada tenggorokan juga dapat meningkatkan pembacaan seiring waktu. Periksa konfigurasi pemancar dan kondisi proses sebelum mencurigai adanya tubuh.

Apa yang menyebabkan pembacaan meter Venturi terlalu rendah?

Paling sering terjadi-keran bertekanan tinggi atau garis impuls yang diblokir, sehingga menurunkan DP yang terdeteksi dan menurunkan pembacaan. Aliran yang berada di bawah kisaran meteran yang dapat digunakan, endapan di tenggorokan, atau kesalahan konfigurasi pemancar menghasilkan efek yang sama. Kaki penginderaan-tekanan tinggi adalah tempat tercepat untuk memulai.

Bagaimana cara mengkalibrasi meteran Venturi, dan seberapa sering?

Dalam praktiknya, Anda memverifikasi dan mengkalibrasi pemancar dan melakukan loop terhadap referensi; tabung itu sendiri adalah perangkat utama yang koefisiennya ditetapkan berdasarkan geometri sesuai ISO 5167. Tidak ada interval universal - kebersihan cairan, beban korosi dan padatan, suhu, kekritisan proses, dan riwayat kegagalan yang mengatur frekuensi. Kotoran, korosif, atau bernilai-tinggi memerlukan pemeriksaan lebih sering dibandingkan air bersih.

Bisakah meteran Venturi mengukur air kotor atau lumpur?

Ya untuk sebagian besar tugas-cairan dan bubur ringan yang kotor, asalkan Anda merencanakan terjadinya abrasi, endapan, dan penyumbatan keran. Pemilihan material, desain keran, dan akses perawatan yang mudah adalah hal yang paling penting. Untuk lumpur yang berat, pengukur elektromagnetik sering kali merupakan pilihan-jangka panjang yang lebih baik karena tidak memiliki hambatan untuk terkikis.

Venturi meter vs pelat lubang - apa bedanya?

Keduanya merupakan perangkat utama tekanan diferensial yang diatur oleh ISO 5167. Venturi mengembangkan kontraksi yang lebih halus, memulihkan lebih banyak tekanan, dan menahan keausan dengan lebih baik, sehingga cocok untuk cairan abrasif dan sistem-head rendah. Pelat lubang lebih murah, sederhana, dan mudah diganti, namun menyebabkan hilangnya tekanan permanen lebih tinggi dan terkikis lebih cepat. Pilihan ini memperdagangkan biaya modal terhadap biaya operasional dan daya tahan.

Apakah ekstraksi akar kuadrat-harus dilakukan di pemancar atau DCS?

Hanya di satu tempat. Mengonfigurasinya di pemancar umumnya lebih disukai karena membuat sinyal-aliran rendah tidak terlalu rentan terhadap kebisingan loop mA-. Aturan pentingnya adalah jangan pernah mengaktifkannya pada pemancar dan sistem kontrol, karena akan menerapkan akar keempat dan sangat mendistorsi pembacaan.

Apakah tabung Venturi selalu bermasalah bila pembacaannya tidak akurat?

Tidak - dan menganggap demikian hanya membuang-buang waktu. Sebagian besar kesalahan berasal dari pemasangan, ketukan, jalur impuls, konfigurasi pemancar, atau penskalaan sistem kontrol. Periksa tubuhnya, tapi jadikan itu langkah terakhir, bukan langkah pertama.

Kesimpulan

Masalah venturi meter hampir selalu berasal dari pemasangan, penginderaan tekanan, pengaturan pemancar, keausan, kondisi fluida, atau pemilihan - dan jarang terjadi pada tabung yang bekerja sendiri. Cara yang dapat diandalkan untuk mengatasinya adalah dengan memecahkan masalah seluruh sistem DP secara berurutan: konfirmasi gejala, verifikasi proses, periksa instalasi, periksa keran dan jalur impuls, konfirmasi pemancar, dan baru kemudian buka badan meteran.

Jika penyebabnya ternyata karena ukuran atau aplikasi yang tidak cocok, pembersihan atau kalibrasi ulang sebanyak apa pun tidak dapat dilakukan. Dalam hal ini, ukuran meteran yang tepat atau teknologi pengukuran yang berbeda adalah keputusan-jangka panjang yang lebih baik. Dengan ukuran pipa, data fluida, rentang aliran, tekanan, suhu, gambar, dan foto, pemasok dapat memberi tahu Anda dengan cepat apakah langkah berikutnya yang tepat adalah pembersihan, kalibrasi ulang, perbaikan, penggantian, atau-pemilihan ulang.
