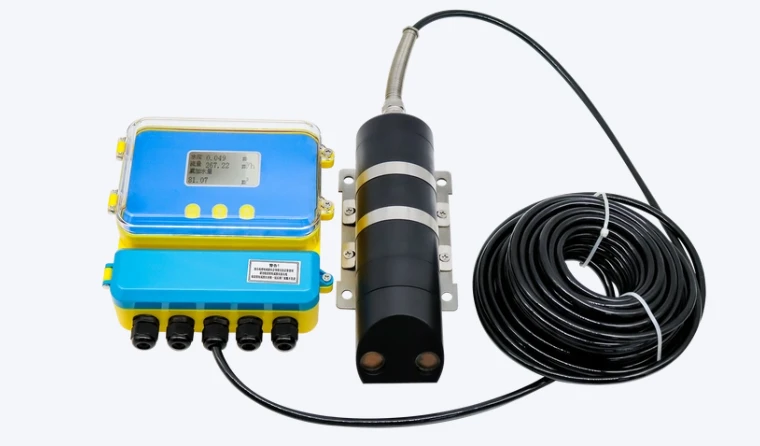

Dopplerpengukur aliran ultrasonikdidasarkan pada efek akustik Doppler. Mereka menghitung kecepatan aliran dengan mengukur pergeseran frekuensi gema yang dipantulkan setelah gelombang ultrasonik bertemu dengan partikel atau gelembung tersuspensi dalam cairan.
Sistem pemantauan aliran Doppler terdiri dari sistem akuisisi data, komunikasi, dan catu daya. Ini mengadopsi teknologi deteksi ultrasonik, yang memiliki akurasi pengukuran tinggi dan stabilitas yang baik. Hal ini dapat memberikan-umpan balik data secara real-time seperti kecepatan aliran dan laju aliran, sehingga berkontribusi pada pembangunan pemeliharaan air cerdas.
Sistem pemantauan aliran Doppler dapat dipasang di saluran, yang sebagian besar terdiri dari sistem akuisisi data, sistem komunikasi data, dan sistem catu daya.
Akuisisi Data:
Dengan menggunakan ADCP tetap, alat ini dapat memperoleh-data real-time mengenai laju aliran, kecepatan, ketinggian air, arah aliran, dan suhu.
Komunikasi Data:
Antarmuka opto-terisolasi (terlindung dari petir) memungkinkan komunikasi data nirkabel; RTU memperoleh data dan mengirimkannya ke server.
Sistem Catu Daya:
Bergantung pada kondisi lokasi, sistem-yang dipasang di tiang yang dipadukan dengan panel surya dan sistem pengisian daya baterai menyuplai daya ke peralatan.
Penerapan Pengukur Aliran Doppler
Pengukur aliran Doppler adalah instrumen yang digunakan untuk mengukur kecepatan aliran dan laju aliran di sungai, saluran terbuka, dan jaringan pipa. Mereka menggunakan teknologi deteksi ultrasonik, menawarkan akurasi pengukuran tinggi, stabilitas tinggi, kerentanan minimal terhadap faktor lingkungan, tidak ada komponen yang berputar, frekuensi perawatan rendah, dan keandalan operasional tinggi.
Fitur Pengukur Aliran Doppler Akustik:
- Umpan balik-waktu nyata mengenai kecepatan aliran rata-rata, laju aliran, ketinggian air,-luas penampang, dan suhu;
- Penghitungan laju aliran-waktu nyata berdasarkan kecepatan aliran yang dikumpulkan dan parameter ketinggian air;
- Mengirimkan data kecepatan aliran, laju aliran, arah aliran, dan ketinggian air ke platform yang ditentukan pada interval waktu yang ditentukan;
- Mendukung modifikasi parameter jarak jauh.
Catatan Instalasi
1
ADCP secara langsung mengukur kecepatan partikel padat di dalam air, bukan kecepatan aliran air itu sendiri. Jika terdapat sedikit atau tidak ada partikel padat dalam aliran air, kecepatan terukur akan berbeda dari kecepatan aliran air sebenarnya. Jika kandungan pasir pada aliran air melebihi 5 kg/m³ maka ADCP tidak akan berfungsi dengan baik.
2
2. Untuk ADCP yang dipasang di bawah, kedalaman air harus melebihi 35 cm untuk mengukur kecepatan. Untuk ADCP yang dipasang di tepian, kedalaman air harus melebihi 2 meter untuk mengukur kecepatan.
3
3. ADCP harus dipasang pada saluran yang kering. Untuk saluran yang tidak bisa dimatikan, pemasangannya sulit. Selain itu, pemasangan ADCP memerlukan tenaga ahli yang tinggi dan tidak bisa dilakukan sembarangan.
